Przewodnik instalacji

Ten rozdział opisuje, jak zainstalować, sprawdzić i zdemontować uchwyt Stick Light na urządzeniach PortalCam, Lixel K2 i Lixel L2 Pro.

PortalCam

Przed instalacją

Wyłącz urządzenie i Stick Light oraz umieść urządzenie na stabilnej powierzchni. Sprawdź i wyczyść uchwyt, gwinty, szynę i gniazdo. Nie podnoś urządzenia, dopóki wszystkie połączenia nie zostaną dokręcone.

Lista części

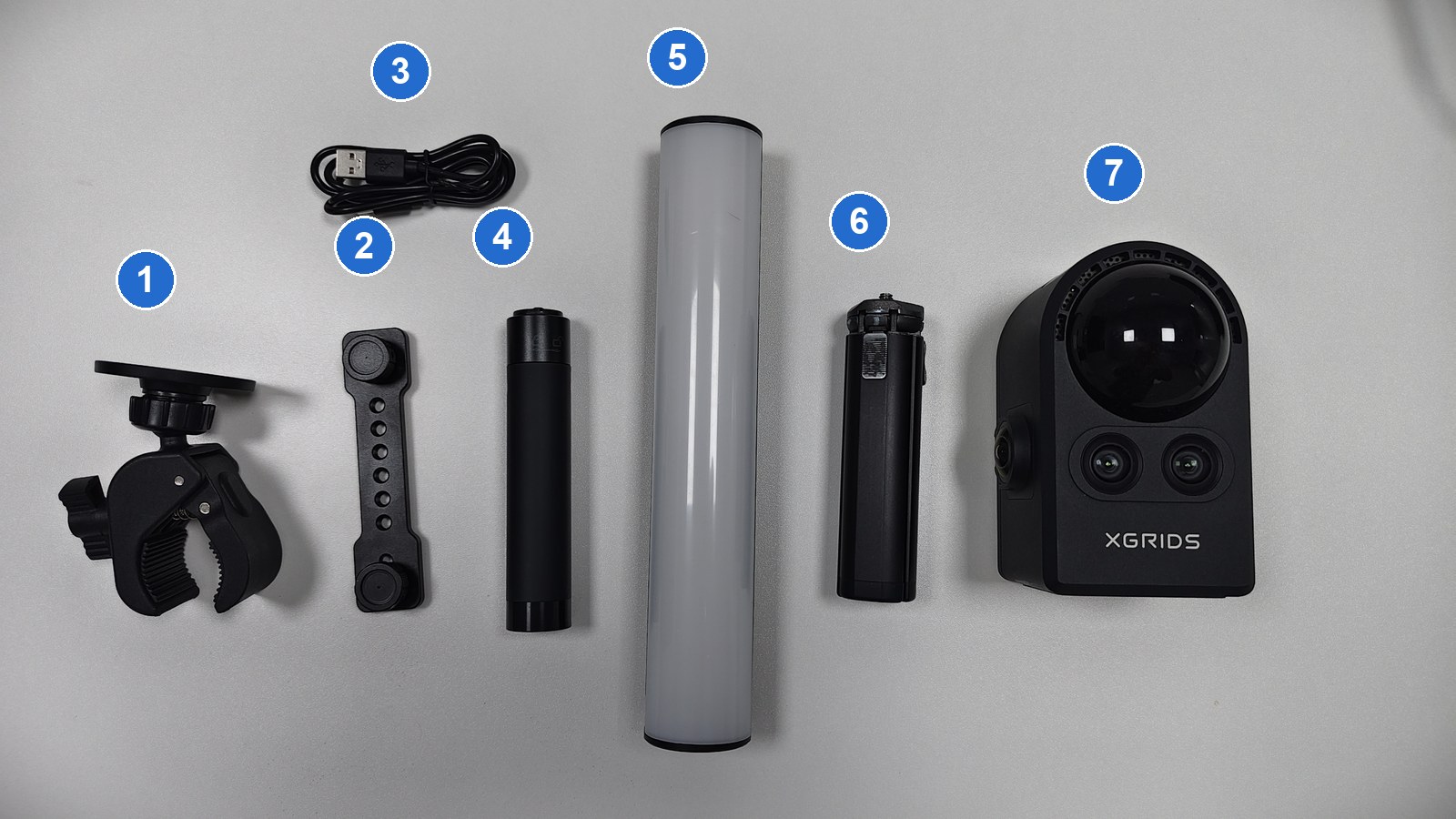

Od lewej do prawej ponumerowane okręgi odpowiadają:

1. Magnetyczny super zacisk
2. Uchwyt adaptera Stick Light
3. Kabel do ładowania USB-C
4. Obrotowa rączka teleskopowa
5. Korpus Stick Light
6. Oryginalna rączka (służy również jako podparcie statywu)
7. Urządzenie PortalCam (samo urządzenie, nie akcesorium)

Kroki instalacji

Szczegóły kroków

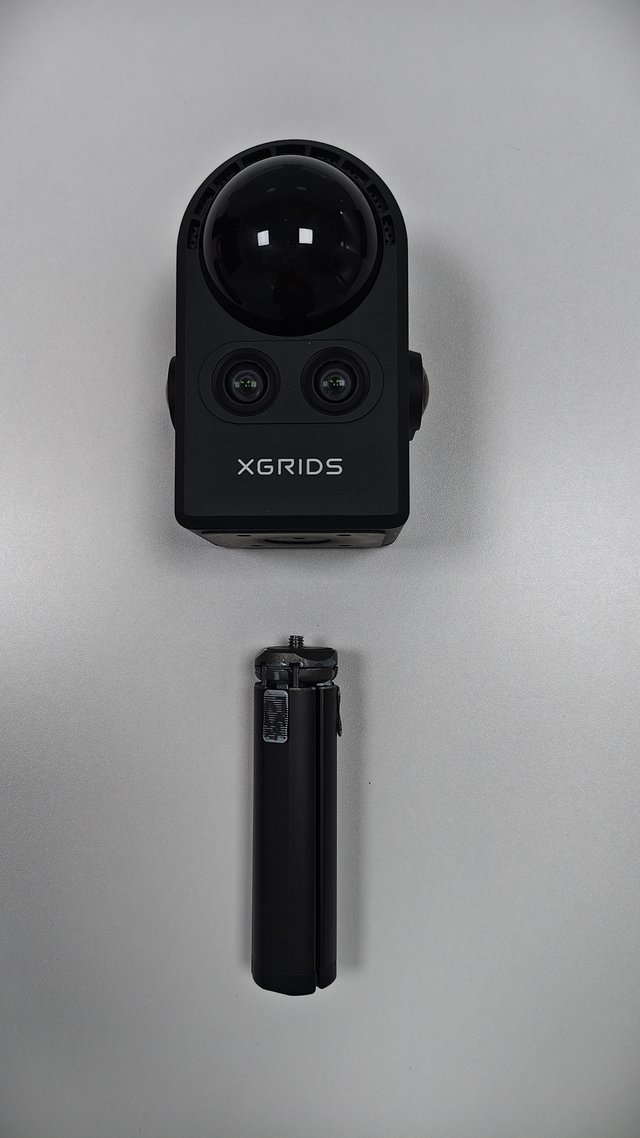

1. Zdejmij oryginalną rączkę
   • Jak: Przytrzymaj urządzenie nieruchomo i odkręć oryginalną rączkę z gwintowanego otworu 1/4 cala na spodzie urządzenia.
   • Uwaga: Podtrzymuj urządzenie; nie pozwól, aby zwisało bez podparcia.

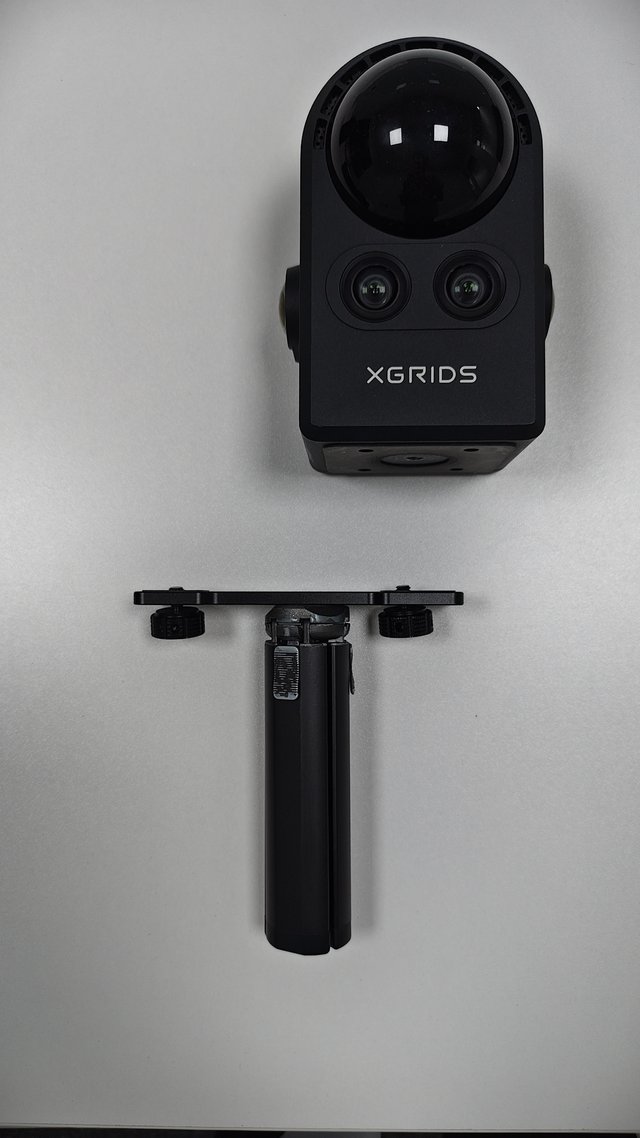

2. Zainstaluj uchwyt adaptera Stick Light
   • Jak: Zamocuj uchwyt adaptera do oryginalnej rączki w pokazanej orientacji i dokręć mocowanie 1/4 cala, aż będzie w pełni osadzone.
   • Uwaga: Nie zmieniaj samodzielnie punktu mocowania.

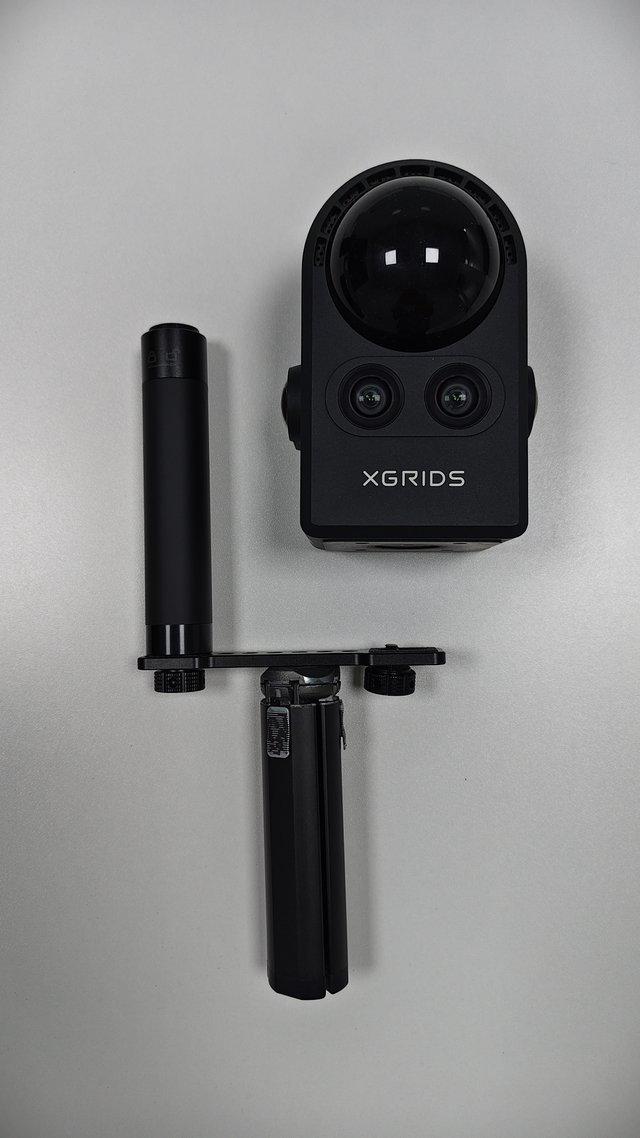

3. Zainstaluj obrotową rączkę teleskopową
   • Jak: Zamocuj obrotową rączkę teleskopową do mocowania 1/4 cala na uchwycie adaptera i dokręć ją.
   • Uwaga: Delikatnie popchnij rączkę, aby potwierdzić brak ruchu względnego w połączeniu.

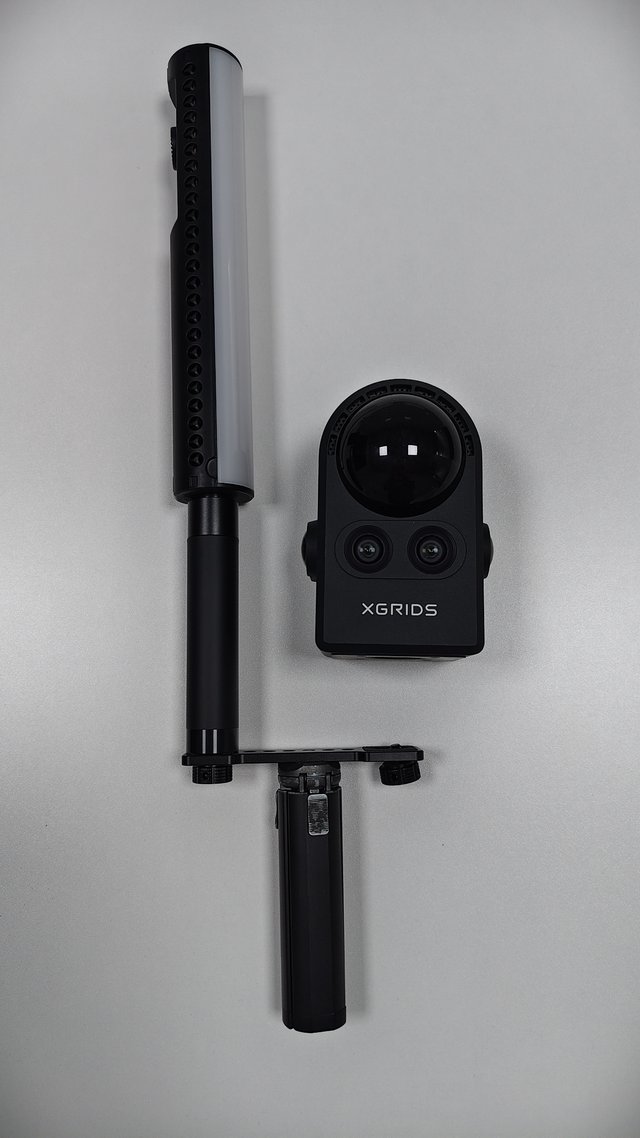

4. Zainstaluj Stick Light
   • Jak: Przymocuj gwintowany otwór 1/4 cala na spodzie korpusu lampy do górnej części rączki teleskopowej; utrzymuj przyciski skierowane do góry, a dyfuzor do przodu, a następnie dokręć.
   • Uwaga: Przytrzymuj korpus lampy, aby nie uderzyć w urządzenie.

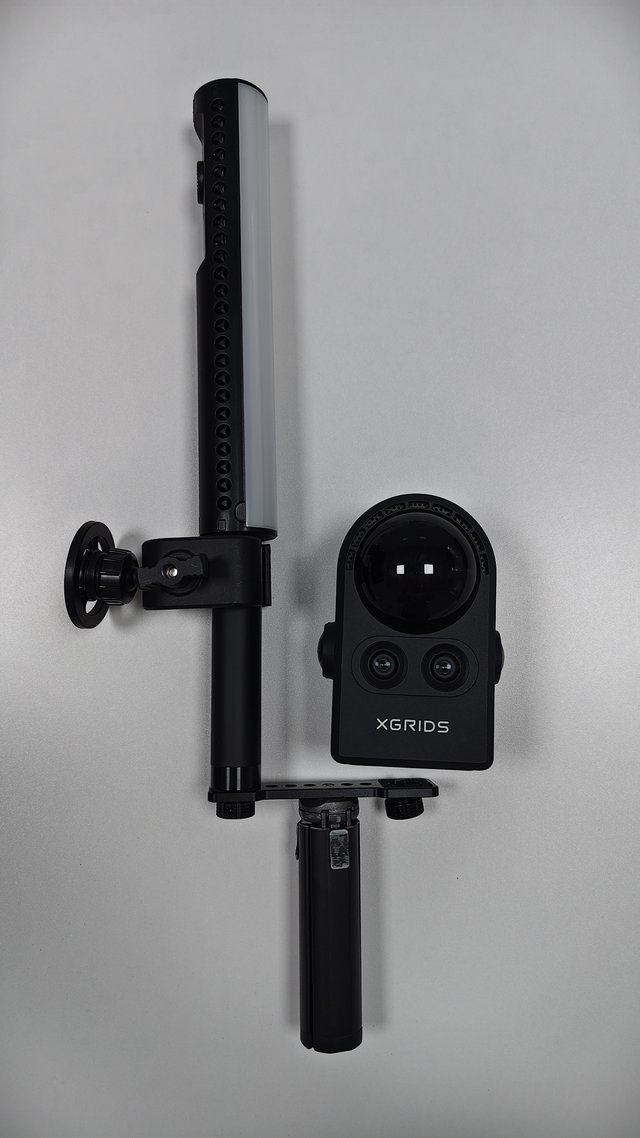

5. Zainstaluj magnetyczny super zacisk
   • Jak: Zamocuj magnetyczny super zacisk na górnym końcu rączki teleskopowej i zablokuj go, upewniając się, że zacisk nie może samoczynnie się przesuwać ani obracać.
   • Uwaga: Po zablokowaniu delikatnie popchnij zacisk, aby sprawdzić ponownie; przesuwanie ani obracanie nie jest dozwolone.

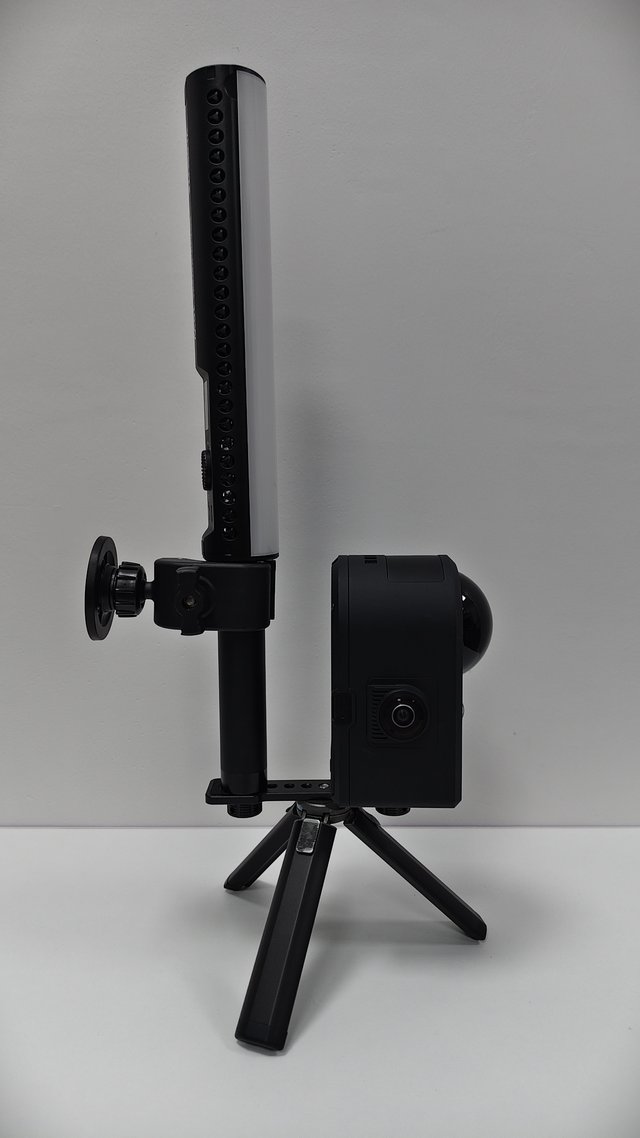

6. Zainstaluj urządzenie PortalCam
   • Jak: Zamocuj urządzenie PortalCam do mocowania 1/4 cala na uchwycie adaptera i dokręć je.
   • Uwaga: Potwierdź, że kierunek rejestracji jest zgodny, a uchwyt nie zasłania obiektywu, przycisków ani portów. Sprawdź też, czy podkładka na powierzchni styku jest na miejscu i leży płasko.

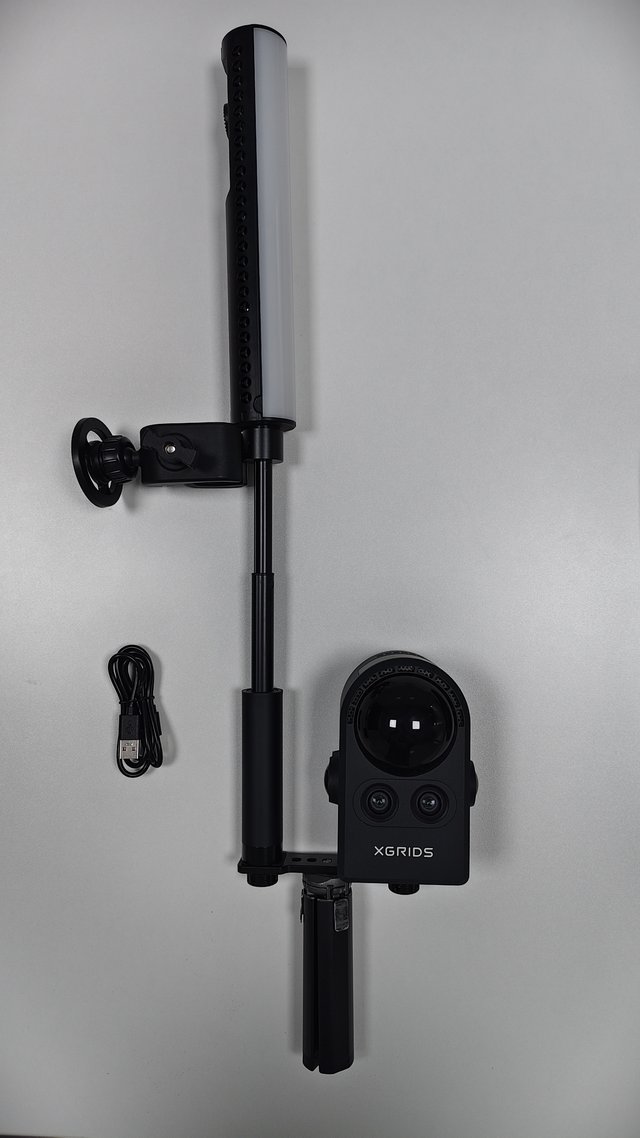

7. Wyreguluj wysokość Stick Light
   • Jak: Obróć górny koniec rączki teleskopowej, aby ją odblokować, wyreguluj wysokość Stick Light, wysuwając lub wsuwając, a następnie dokręć ponownie.
   • Uwaga: Potwierdź, że wysokość i kąt są ustalone.

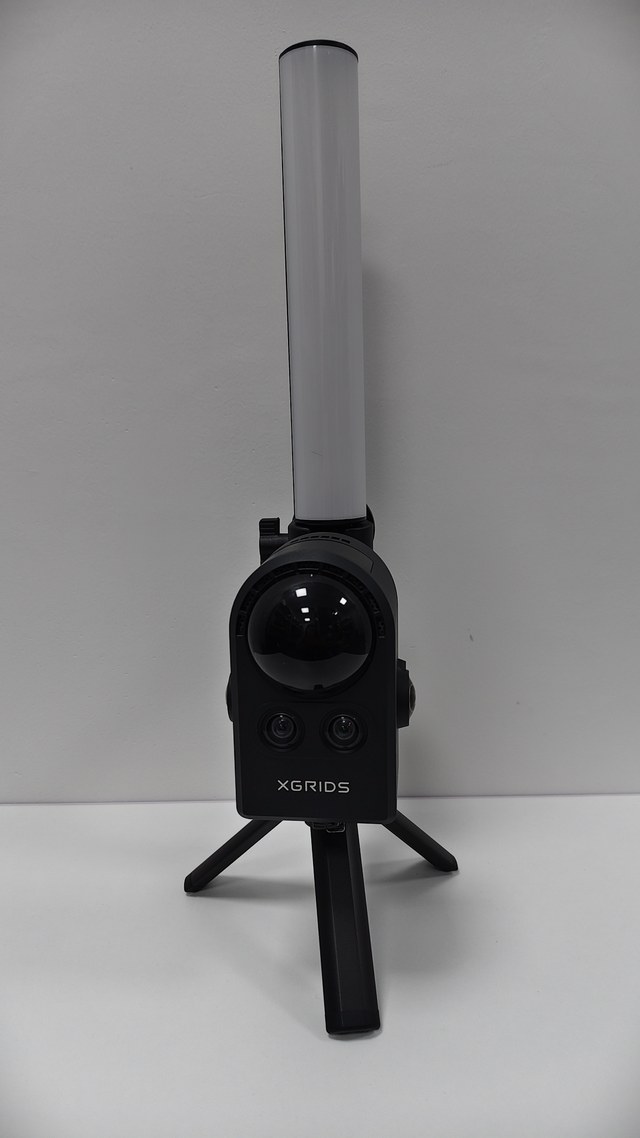

8. Kontrola końcowa
   • Jak: Delikatnie potrząśnij korpusem lampy i uchwytem, aby potwierdzić, że gwinty, rączka i zacisk są pewnie zamocowane oraz że korpus lampy, uchwyt i telefon nie zasłaniają obiektywu, LiDAR, portów ani przycisków.
   • Uwaga: Podnieś urządzenie i rozpocznij rejestrację dopiero po pomyślnym przejściu wszystkich kontroli.

Demontaż i przechowywanie

Wyłącz urządzenie i Stick Light oraz poczekaj, aż ostygną. Przytrzymaj korpus lampy i odkręć połączenia po kolei, zdemontuj uchwyt adaptera i zainstaluj ponownie oryginalną rączkę. Przechowuj korpus lampy, rączkę, zacisk i uchwyt osobno.

Lixel K2

Przed instalacją

Wyłącz urządzenie i Stick Light oraz umieść urządzenie na stabilnej powierzchni. Sprawdź i wyczyść uchwyt, gwinty, szynę i gniazdo. Nie podnoś urządzenia, dopóki wszystkie połączenia nie zostaną dokręcone.

Lista części

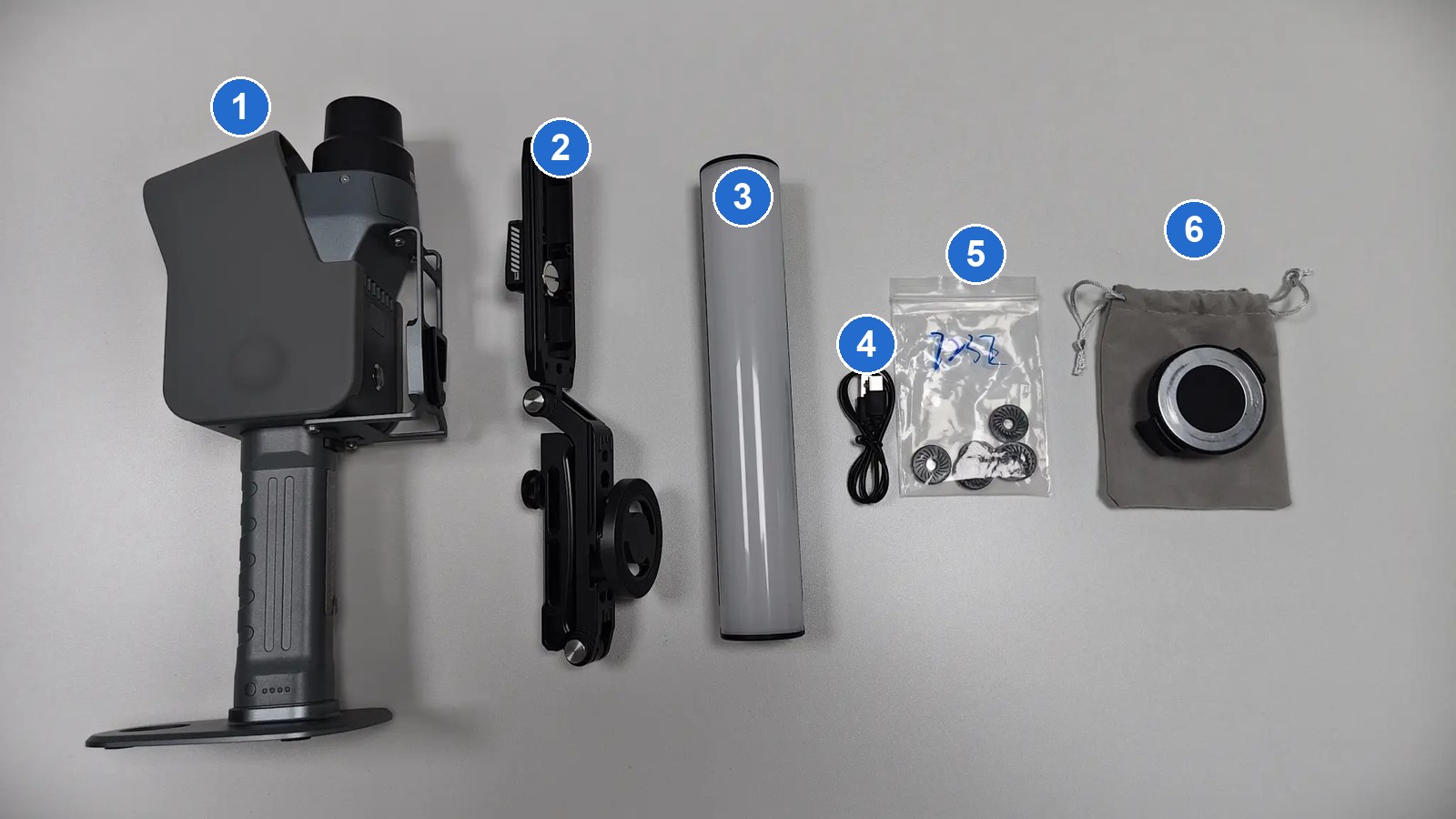

Od lewej do prawej ponumerowane okręgi odpowiadają:

1. Urządzenie Lixel K2 (samo urządzenie, nie akcesorium)
2. Składany uchwyt w kształcie litery U
3. Korpus Stick Light
4. Kabel do ładowania USB-C
5. Gumowe podkładki pod śrubę podstawy
6. Etui do przechowywania i magnetyczny uchwyt na telefon

Kroki instalacji

Szczegóły kroków

1. Wyreguluj kąt zawiasu
   • Jak: Naciśnij i przytrzymaj srebrny przycisk zawiasu i obróć ramię, aby rozłożyć uchwyt w kształcie litery U do pozycji ułatwiającej wsunięcie w gniazdo.
   • Uwaga: Nie wymuszaj ruchu ramienia, gdy przycisk nie jest wciśnięty.

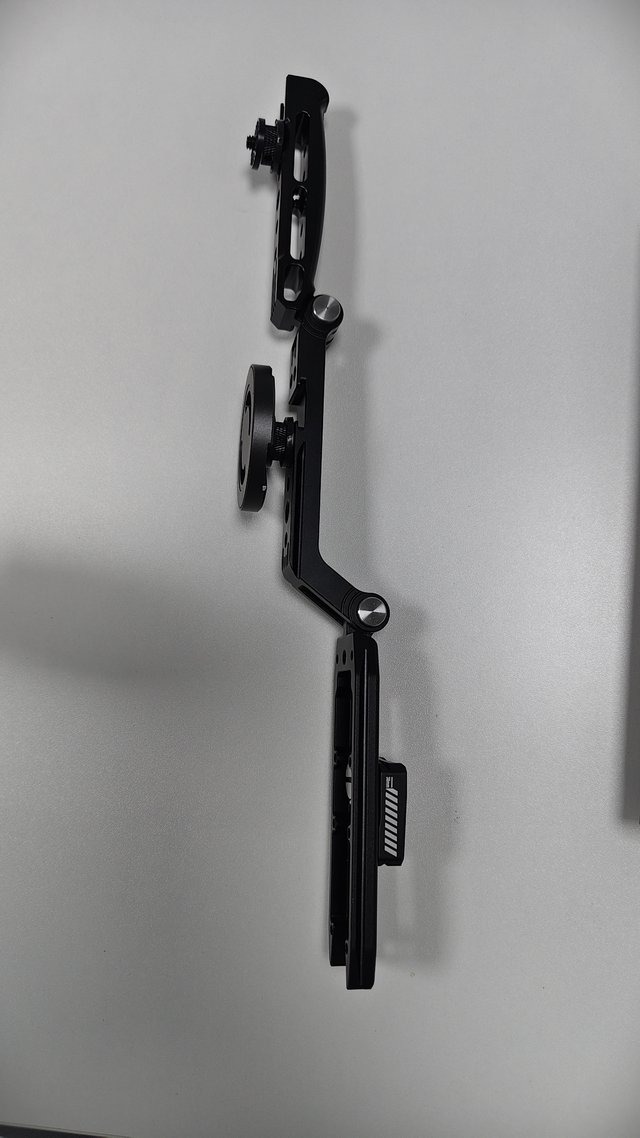

2. Potwierdź orientację uchwytu

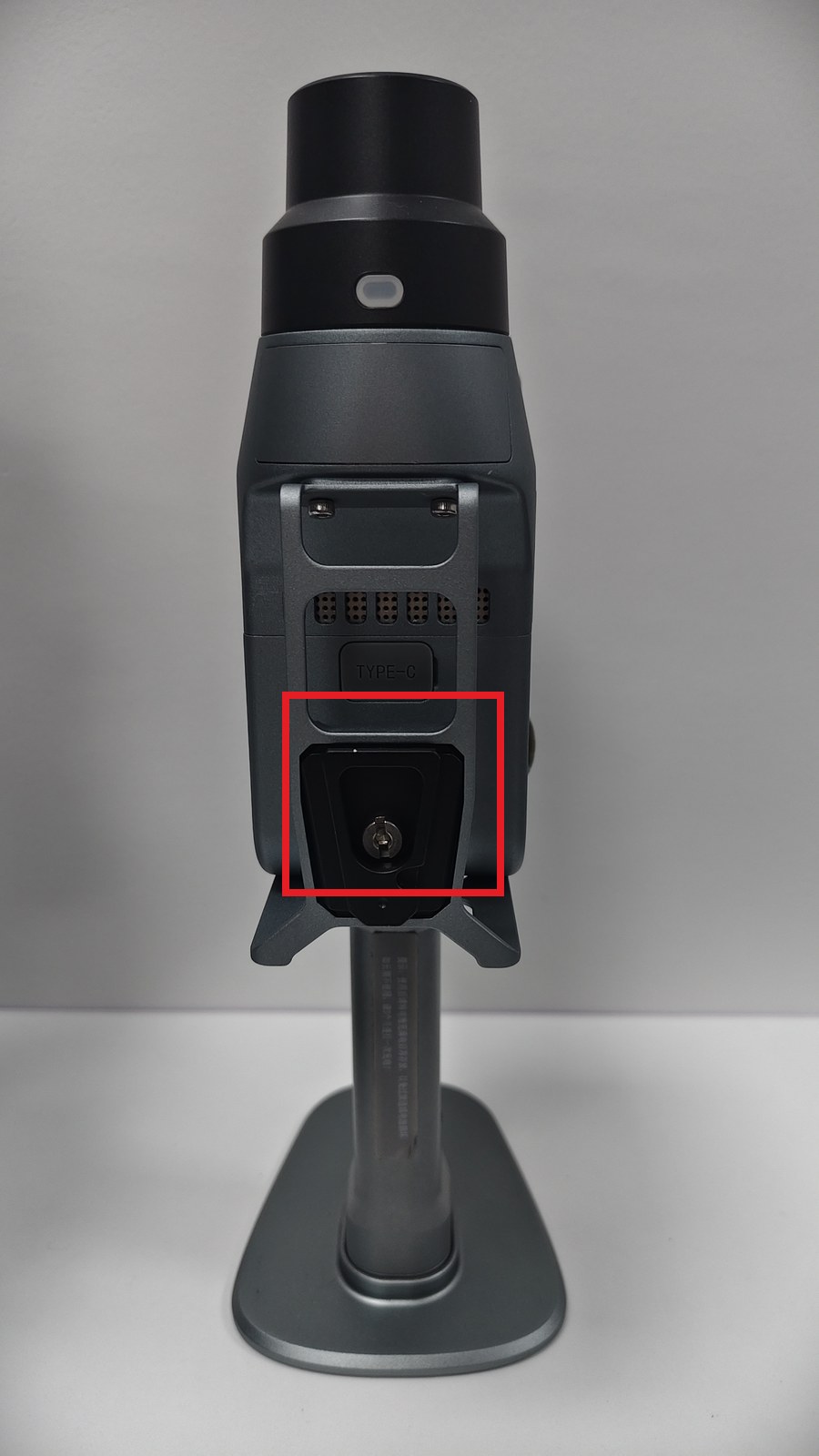

   • Jak: Skieruj szynę w stronę gniazda korpusu K2, tak aby magnetyczny uchwyt na telefon znajdował się po zewnętrznej stronie urządzenia i pozostawał rozłożony.
   • Uwaga: Przed instalacją potwierdź, że w szynie ani w gnieździe nie ma ciał obcych.
3. Wsuń uchwyt w gniazdo K2
   • Jak: Ustaw szynę równolegle do gniazda i wepchnij ją w górę w kierunku strzałki na obrazie, aż będzie w pełni osadzona.
   • Uwaga: Wsuwaj tylko prosto wzdłuż gniazda; nie wkładaj pod kątem ani nie podważaj.

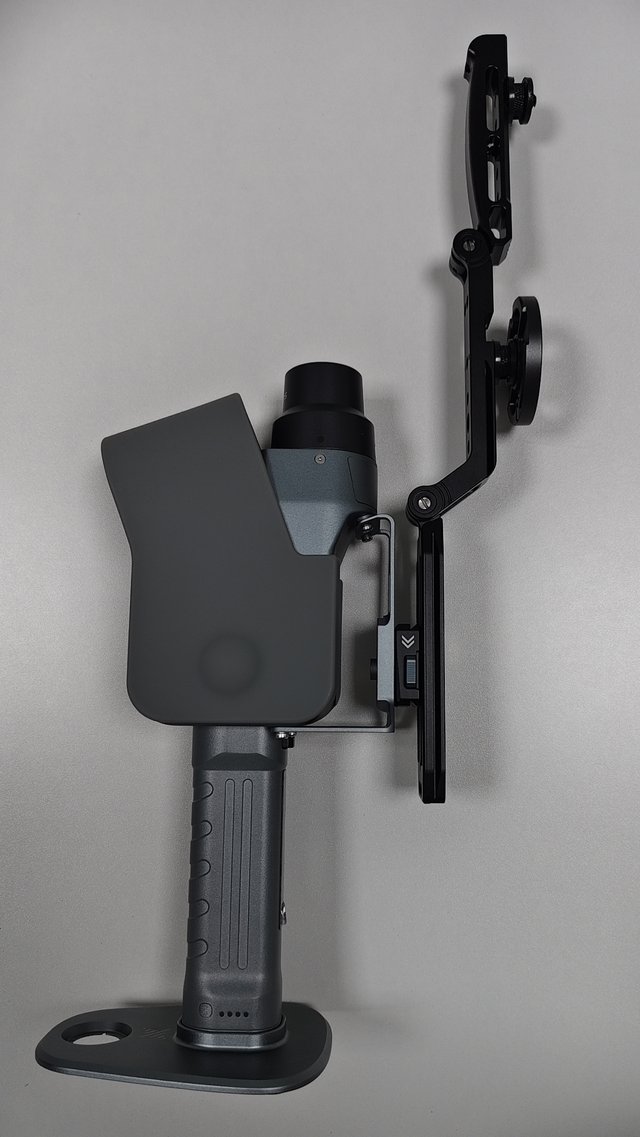

4. Potwierdź osadzenie uchwytu
   • Jak: Sprawdź, jak ściśle uchwyt przylega do korpusu, i delikatnie pociągnij, aby sprawdzić ponownie.
   • Uwaga: Jeśli występuje wyraźny luz, zdemontuj uchwyt i wsuń go ponownie; nie używaj go, gdy jest obluzowany.

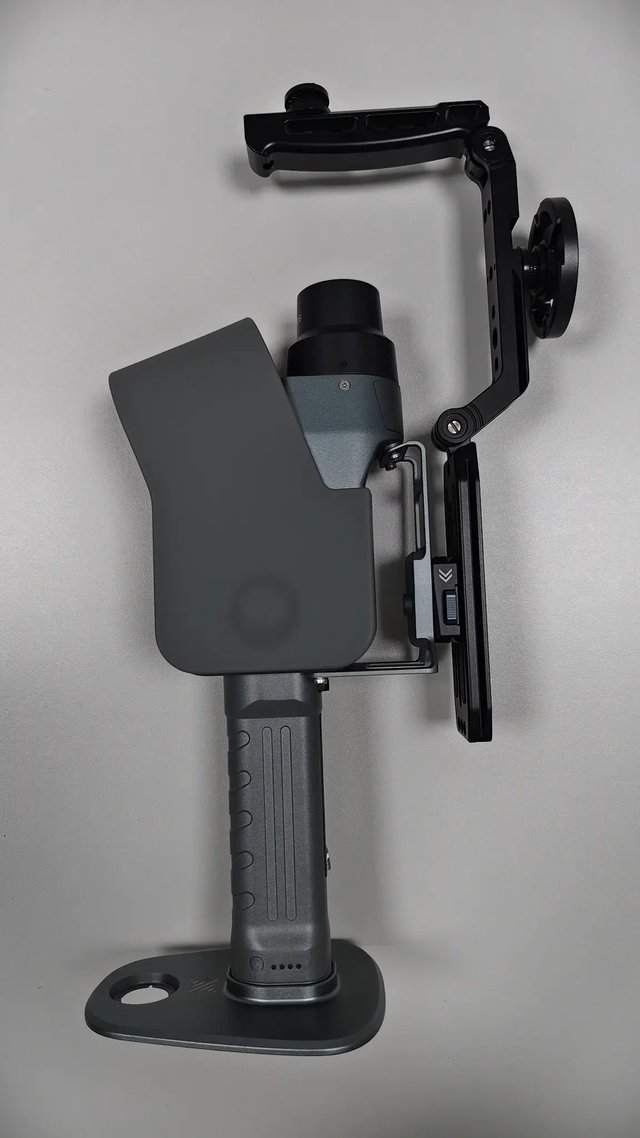

5. Rozłóż górne ramię
   • Jak: Naciskaj przyciski zawiasów i reguluj ramię po kolei, tak aby górna śruba 1/4 cala znalazła się nad K2.
   • Uwaga: Ramię nie może naciskać na porty ani wchodzić w pole widzenia skanowania.

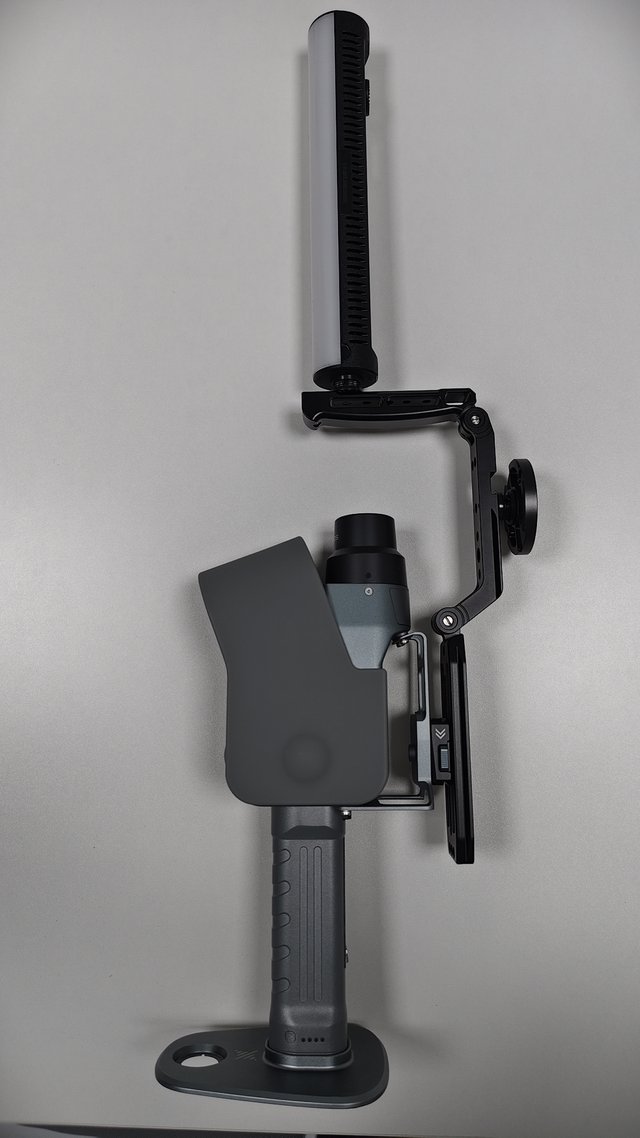

6. Zainstaluj Stick Light
   • Jak: Przykręć korpus lampy do górnej śruby 1/4 cala, utrzymuj przyciski skierowane do góry, a dyfuzor do przodu, i zablokuj go; w razie potrzeby dodaj dostarczone gumowe podkładki pod śrubę podstawy.
   • Uwaga: Utrzymuj przyciski skierowane do góry dla wygody obsługi; przed dodaniem podkładek wyczyść powierzchnię styku i potwierdź, że korpus lampy nie obraca się po zablokowaniu.

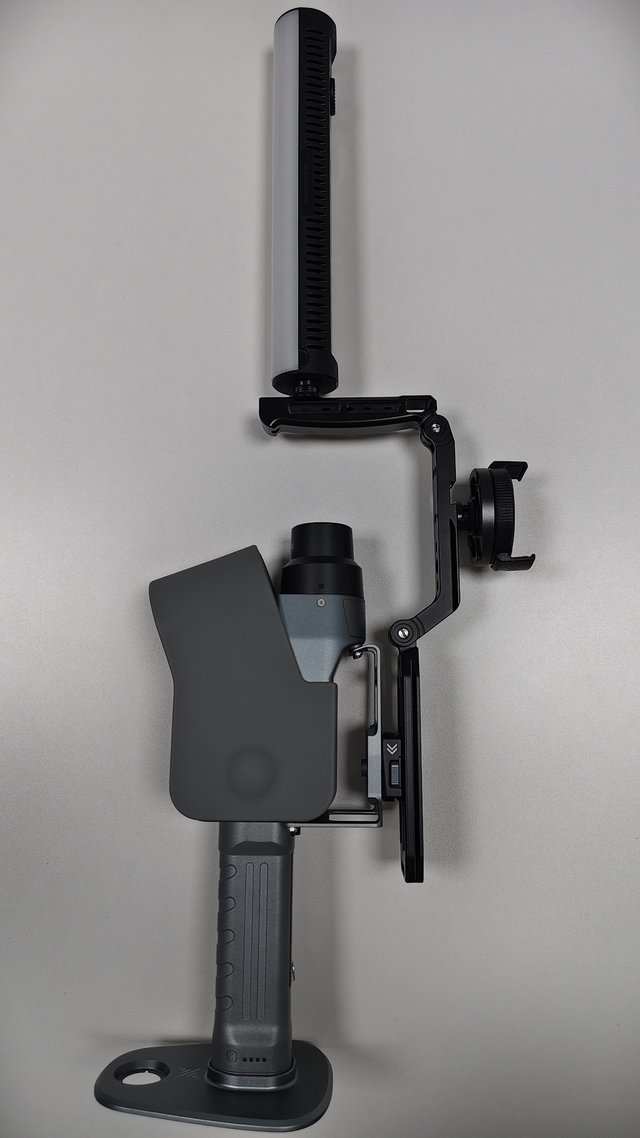

7. Wyreguluj uchwyt na telefon i korpus lampy
   • Jak: W razie potrzeby zainstaluj magnetyczny uchwyt na telefon i wyreguluj korpus lampy, ramię oraz uchwyt na telefon, aby nie kolidowały ze sobą ani nie zasłaniały obiektywu i obszaru obsługi.
   • Uwaga: Ramię nie może wchodzić w pole widzenia skanowania, a uchwyt na telefon nie może zasłaniać obiektywu ani portów.

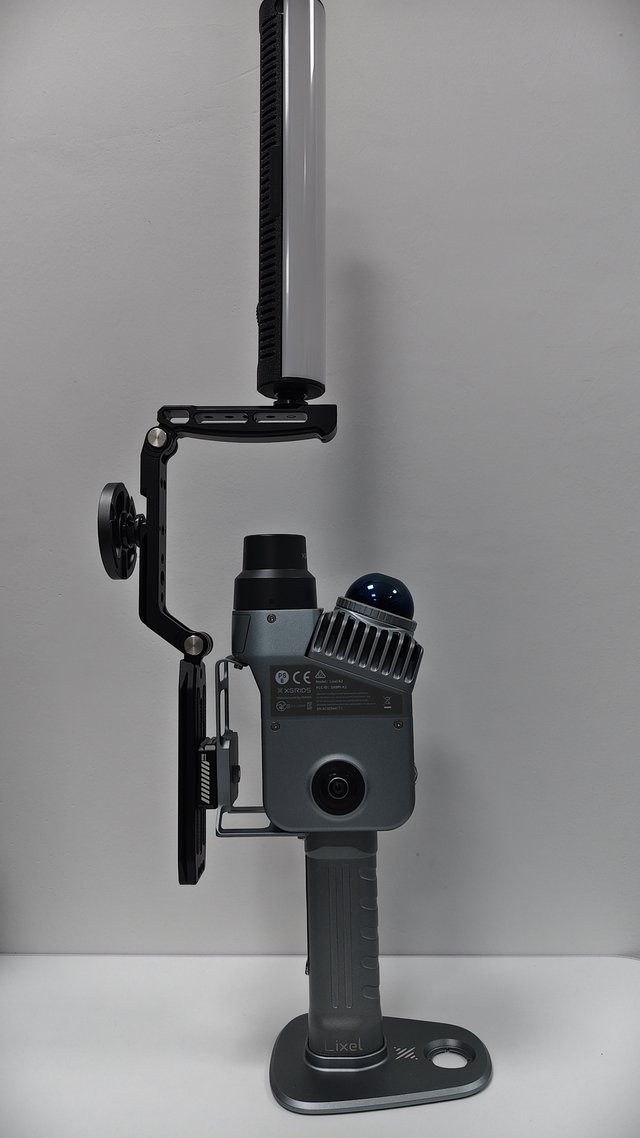

8. Kontrola końcowa
   • Jak: Delikatnie potrząśnij korpusem lampy i uchwytem, aby potwierdzić, że gniazdo, zawias, gwinty 1/4 cala i magnetyczny uchwyt są stabilne.
   • Uwaga: Rozpocznij rejestrację dopiero wtedy, gdy wszystko jest pewnie zamocowane.

Demontaż i przechowywanie

Wyłącz urządzenie i Stick Light oraz poczekaj, aż ostygną. Najpierw zdemontuj korpus lampy, następnie przytrzymaj uchwyt w kształcie litery U i wysuń go płynnie w kierunku przeciwnym do strzałki instalacji. Nie skręcaj ani nie podważaj gniazda. Naciśnij przyciski zawiasów, aby go złożyć, i schowaj go.

Lixel L2 Pro

Przed instalacją

Wyłącz urządzenie i Stick Light oraz umieść urządzenie na stabilnej powierzchni. Sprawdź i wyczyść uchwyt, gwinty, szynę i gniazdo. Nie podnoś urządzenia, dopóki wszystkie połączenia nie zostaną dokręcone.

Lista części

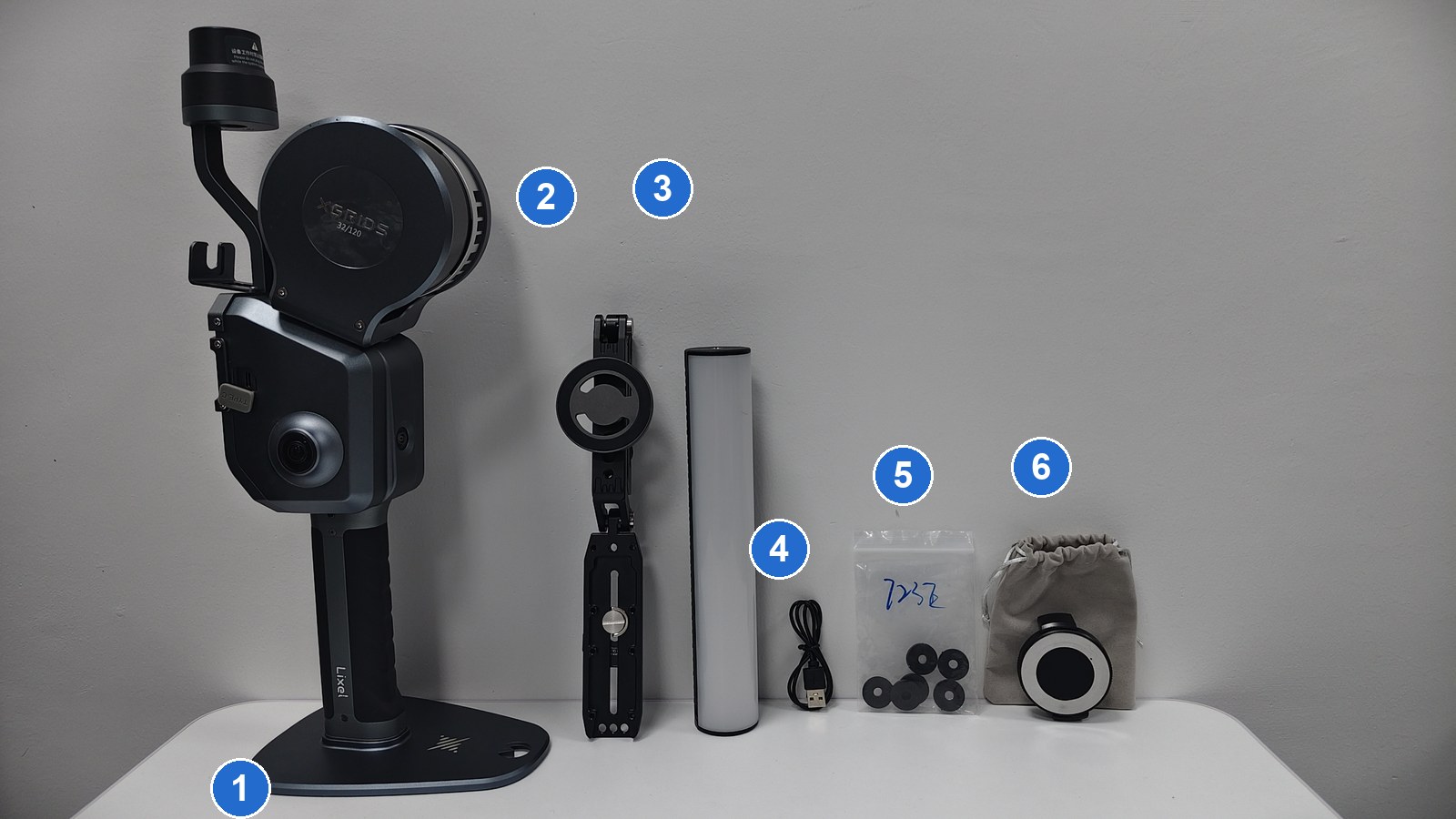

Od lewej do prawej ponumerowane okręgi odpowiadają:

1. Urządzenie Lixel L2 Pro (samo urządzenie, nie akcesorium)
2. Składany uchwyt w kształcie litery U
3. Korpus Stick Light
4. Gumowe podkładki pod śrubę podstawy
5. Kabel do ładowania USB-C
6. Etui do przechowywania i magnetyczny uchwyt na telefon

Kroki instalacji

Szczegóły kroków

1. Wyreguluj kąt zawiasu
   • Jak: Naciśnij i przytrzymaj srebrny przycisk zawiasu i wyreguluj kąt górnego oraz dolnego ramienia, aby rozłożyć uchwyt w kształcie litery U do pozycji ułatwiającej instalację.
   • Uwaga: Nie wymuszaj ruchu ramienia, gdy przycisk nie jest wciśnięty.

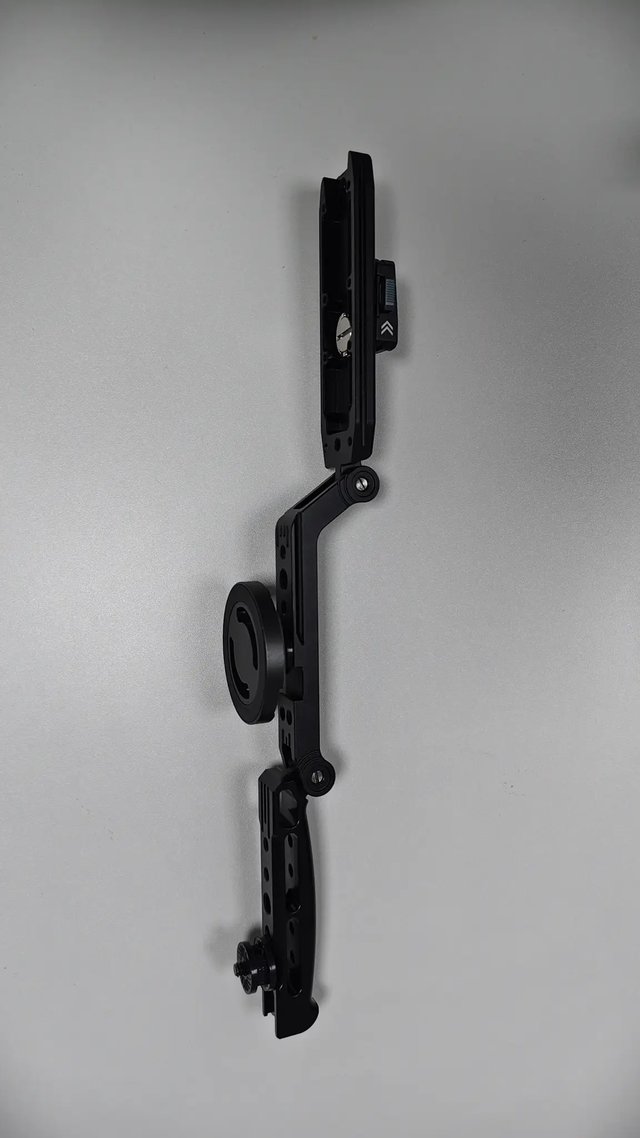

2. Potwierdź orientację uchwytu
   • Jak: Skieruj szynę w stronę gniazda korpusu L2 Pro, tak aby magnetyczny uchwyt na telefon znajdował się po zewnętrznej stronie urządzenia.
   • Uwaga: Przed instalacją potwierdź, że w szynie ani w gnieździe nie ma ciał obcych.

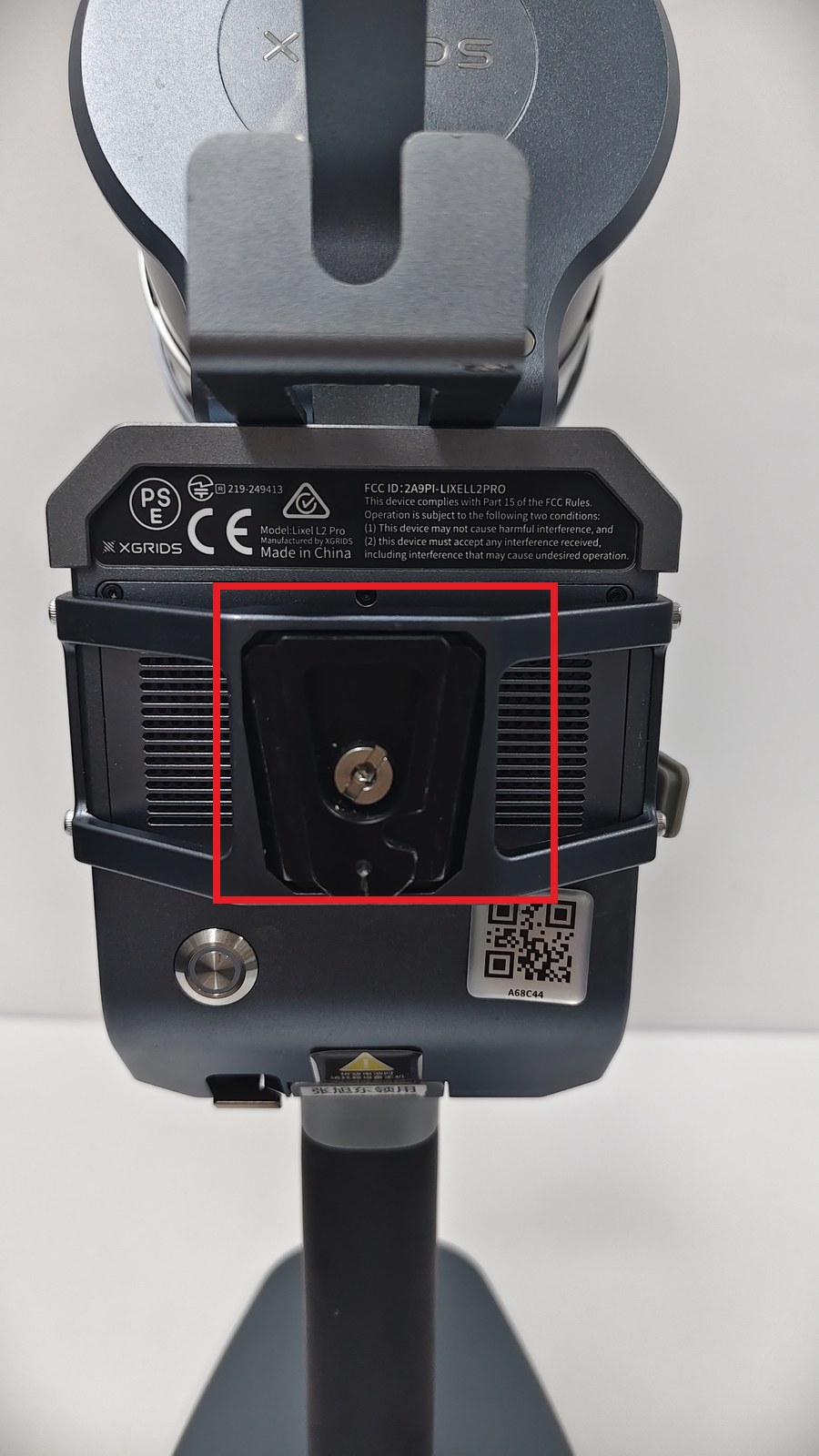

3. Wsuń uchwyt w gniazdo L2 Pro

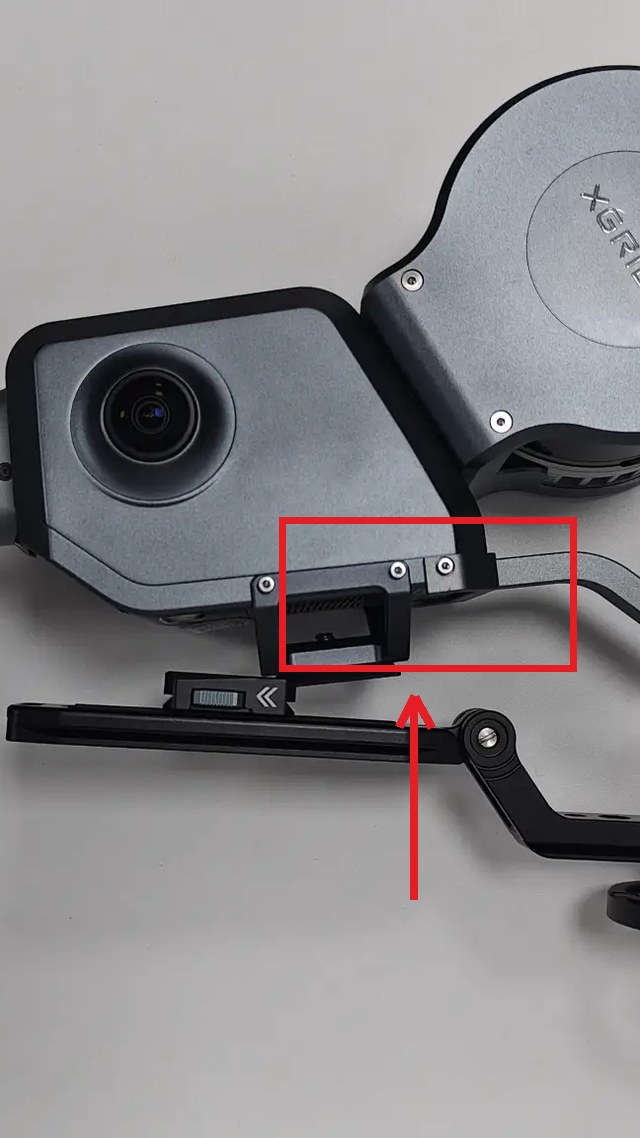

   • Jak: Ustaw szynę równolegle do gniazda korpusu i wepchnij ją w górę w kierunku strzałki na obrazie, aż będzie w pełni osadzona.
   • Uwaga: Nie wkładaj pod kątem ani nie podważaj.

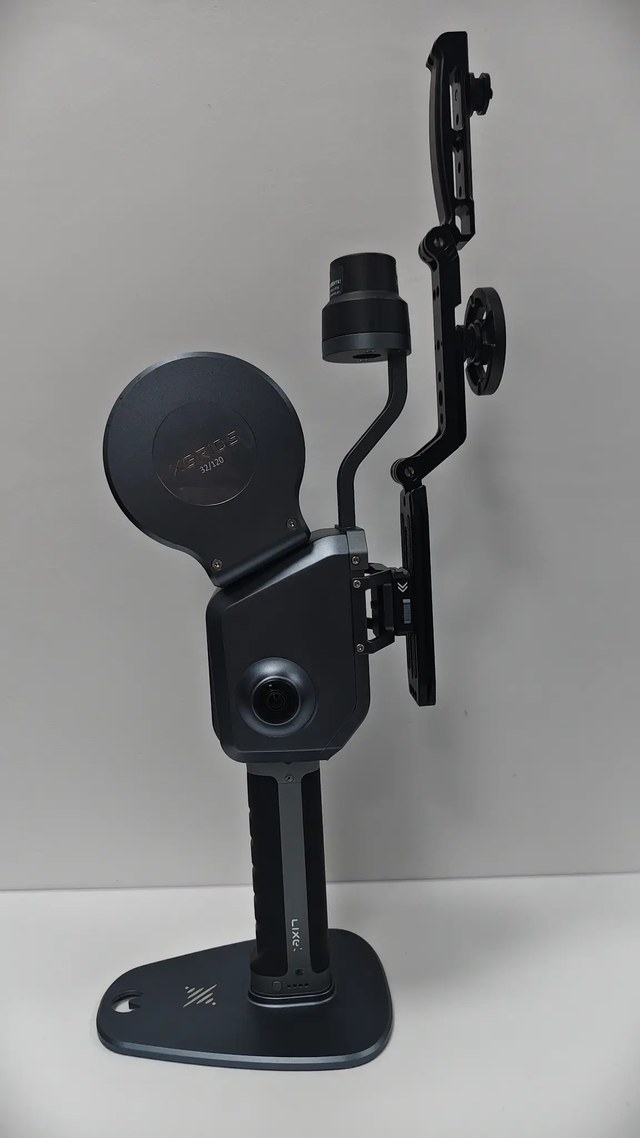

4. Potwierdź osadzenie uchwytu
   • Jak: Sprawdź, jak ściśle uchwyt przylega do korpusu, i delikatnie pociągnij, aby sprawdzić ponownie.
   • Uwaga: Jeśli nie jest w pełni osadzony, zdemontuj go w przeciwnym kierunku i zainstaluj ponownie.

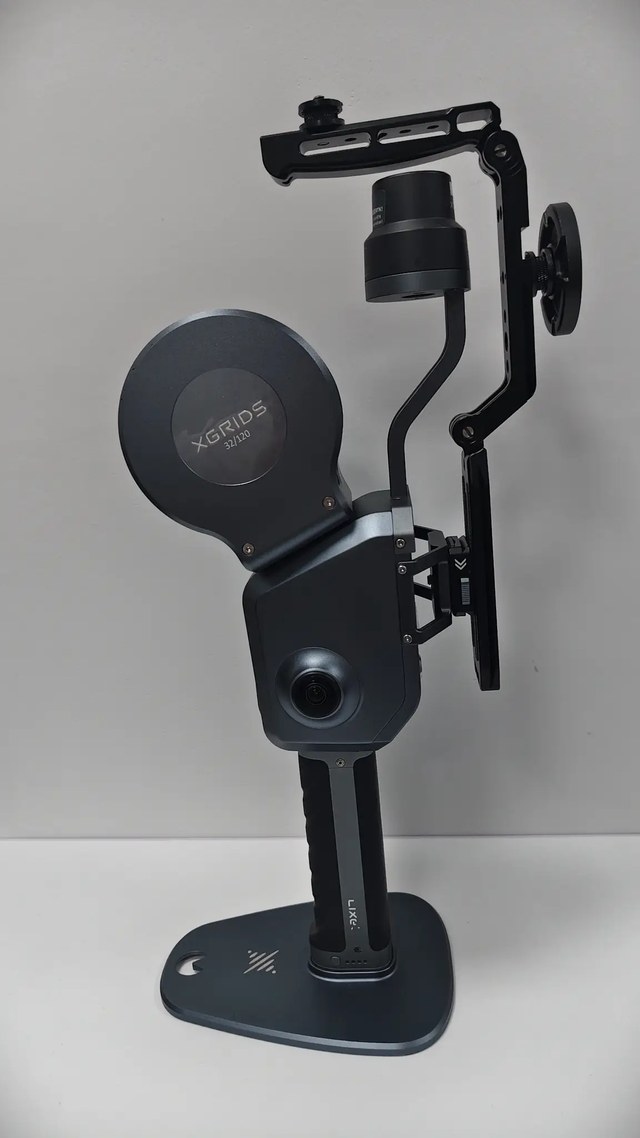

5. Wyreguluj pozycję ramienia
   • Jak: Naciśnij przycisk zawiasu i wyreguluj górne ramię, tak aby górna śruba 1/4 cala znalazła się nad urządzeniem.
   • Uwaga: Ramię nie może wchodzić w zakres obrotu LiDAR ani zasłaniać obiektywu.

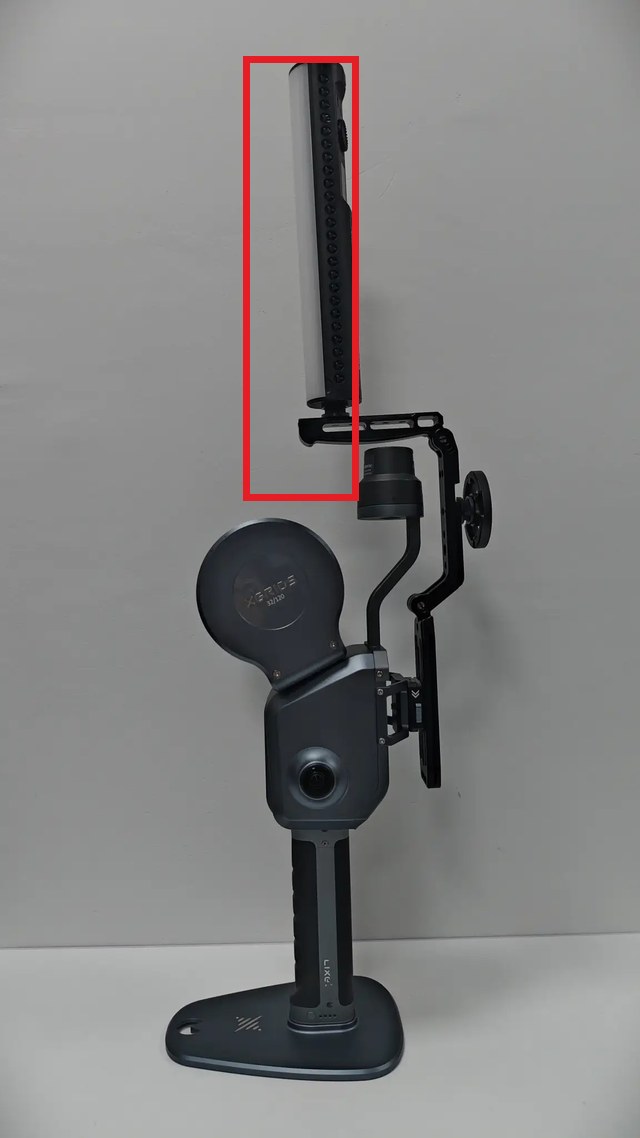

6. Zainstaluj Stick Light
   • Jak: Przykręć korpus lampy do górnej śruby 1/4 cala, utrzymuj przyciski skierowane do góry, a dyfuzor do przodu, i zablokuj go; w razie potrzeby dodaj dostarczone gumowe podkładki pod śrubę podstawy.
   • Uwaga: Utrzymuj przyciski skierowane do góry dla wygody obsługi; przed dodaniem podkładek wyczyść powierzchnię styku i potwierdź, że korpus lampy nie obraca się po zablokowaniu.

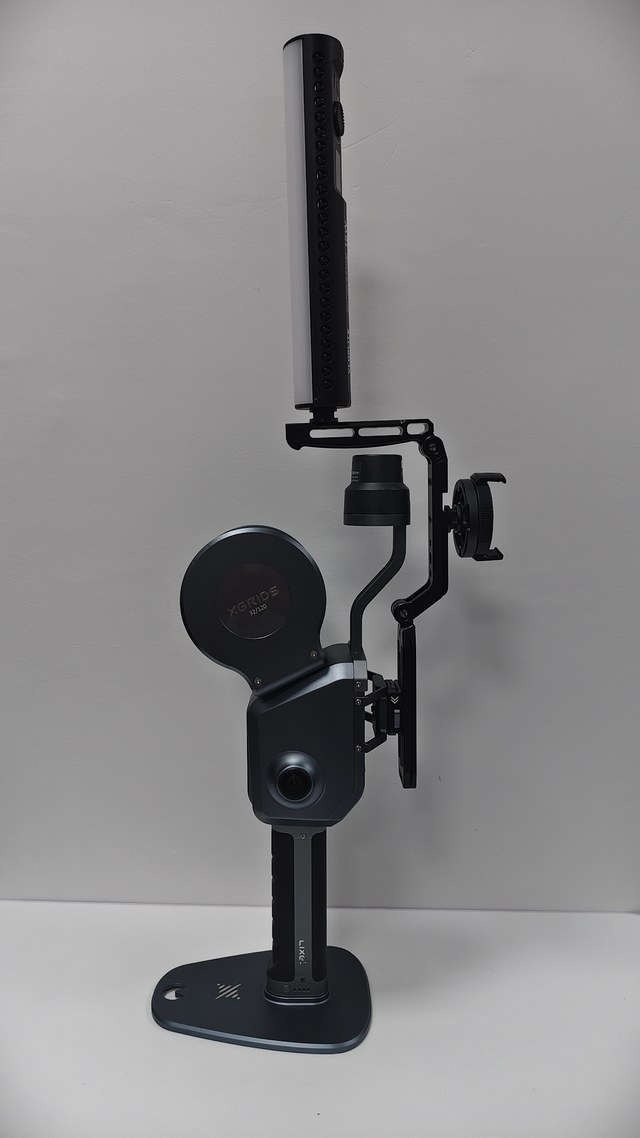

7. Kontrola końcowa
   • Jak: W razie potrzeby zainstaluj magnetyczny uchwyt na telefon, delikatnie potrząśnij korpusem lampy i uchwytem oraz potwierdź, że gniazdo, zawias, gwinty i magnetyczny uchwyt są stabilne.
   • Uwaga: Korpus lampy i uchwyt na telefon nie mogą wchodzić w zakres obrotu LiDAR; podnieś urządzenie i rozpocznij rejestrację dopiero po pomyślnym przejściu wszystkich kontroli.

Demontaż i przechowywanie

Wyłącz urządzenie i Stick Light oraz poczekaj, aż ostygną. Najpierw zdemontuj korpus lampy, następnie przytrzymaj uchwyt w kształcie litery U i wysuń go płynnie w kierunku przeciwnym do strzałki instalacji. Nie skręcaj ani nie podważaj gniazda. Naciśnij przyciski zawiasów, aby go złożyć, i schowaj go.
