入門

產品概覽

LCC-Lixel CyberColor，是一種源於 3DGS 的實景模型渲染方式，融合XGRIDS設備採集方案的激光和視覺數據，進行模型重建和渲染，生成實景細節豐富的三維模型。由於類似 3DGS 的技術其生成效率和效果優於mesh建模和圖片建模，當前在國內外3D界和相關上下游行業非常熱門。

LCC相比於市面上同類型技術的優勢在於：

• SLAM-based 3DGS，可通過移動採集方式獲得更大範圍的真實空間數據，採集效率更高。
• 採集時獲得激光數據，也參與解算，因此生成的模型結構更準，效果更好，可以基於此數據進行測量和其他基於空間計算的疊加應用。
• 生成速度快（5分鐘數據→當前生成時100-150分鐘，1:20-1:30）。
• 數據小（是同類型數據的1/5）。
• 延展性好（可測量、可標注、可編輯，並進行更多二次開發）。

Lixel CyberColor Studio （以下簡稱LCC Studio）是一款運行於本地 PC 端的 3D 實景建模與渲染工具。可導入XGRIDS設備採集的激光與視覺數據，經過自動化處理生成高質量的 3DGS 模型成果，並支持以.ply通用格式或.lcc自有格式進行管理、編輯與發佈。LCC Studio 還提供豐富的可視化與分析工具，支持成果在本地瀏覽或發佈為在線鏈接進行共享。

核心功能概覽

• 一鍵生成：導入XGRIDS設備採集原始數據，自動生成 .lcc 、.lcc2 或 .ply、.usd 、3D Tiles 格式的三維模型成果。
• 本地查看與漫游：支持 LCC 、LCC2 、 PLY、USD 模型的本地查看與第一人稱漫游體驗。
• 在線發佈：模型成果可一鍵發佈為 Web 查看鏈接，便於遠程共享與展示。
• 格式導出：支持導出 .lcc、.ply、.lcc2、.usd、3D Tiles 格式，兼容多種後續處理流程。

實用工具集

• 測量與標注：支持模型測量與添加標注，標注支持添加場景內外部多媒體素材。
• 模型後處理：支持對模型進行裁剪、調色等後處理工具。
• 資產疊加：支持導入 .fbx、.glb、.obj 等外部三維資產用於模型增強。
• 碰撞體驗：支持生成帶物理碰撞的模型，沉浸式漫游與交互。
• 快照與錄像：支持快照與渲染生成漫游視頻，輔助展示與匯報。
• 視點與報告：支持添加視點，用於引導用戶瀏覽指定區域；並可生成場景報告，用於展示與匯總相關內容。

特色功能亮點

• 地圖融合：支持多段地面數據拼接，通過重疊區域自動識別，實現大範圍模型的統一重建。
• 空地融合：融合無人機影像與地面掃描數據，實現空中視角與地面視角的無縫銜接，適用於樓群、園區、景區等大尺度複雜模型重建。
• 高清補拍：支持導入單反或手機拍攝的高清圖像，提升關鍵區域的細節還原度和紋理表現，適用於重點區域的細化還原。
• 智能空間識別：針對室內掃描數據，自動提取空間結構與建築構件，快速生成結構化智能戶型圖成果，適用於空間分析與 BIM 建模等模型。
• 航拍重建：支持無地面設備採集數據的前提下，使用純無人機的航拍圖片，實現超大模型的3DGS重建。

核心流程總覽

下載與安裝

請通過官方提供的下載鏈接獲取軟件安裝包：https://xgrids.cn/download

LCC Studio採用.iso全量安裝包的形式進行安裝使用，支持脫網安裝所有LCC功能模塊。

推薦配置

• CPU：i9 12代
• GPU：顯卡3070 及以上
• 內存：64G 及以上
• 其它配置詳情參見下文：下載與安裝-環境要求-重建配置參考

註冊與授權

• 免費版：完成註冊並登錄後，可使用免費版功能。
• 高級版：完成註冊並登錄後，可聯繫銷售獲取賬號授權碼；授權碼生效後，賬號將啟用高級版功能。
• 高級版本功能包括：免費版全部功能、地圖融合、航拍重建、空地融合、高清補拍、智能空間識別、導出.lcc、.lcc2、 .ply 、.usd、3D Tiles等格式。

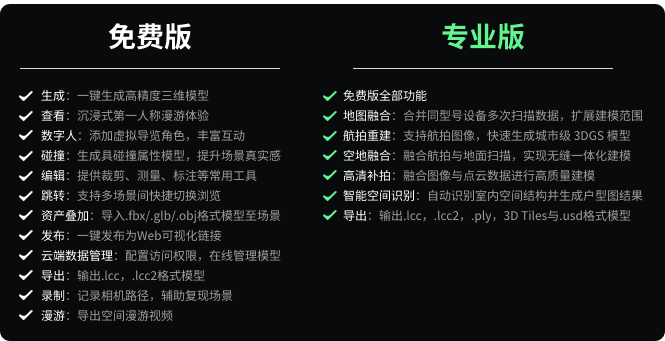

LCC免費版與專業版對比

數據採集

在使用LCC Studio進行三維空間重建之前，您須先使用XGRIDS掃描儀設備進行全面的空間掃描。

注：由於LCC Studio具備地圖融合/空地融合功能，對於數據採集有特定的規範要求。因此，在進行掃描時，請嚴格遵循採集指南以確保數據符合要求。此外，對於RTK數據採集，也有一些補充的細節需要注意，以保證掃描數據的質量和適用性。請參考相關的採集指南和快速使用指南，以獲取更詳細的操作指導。

• 採集指南：LCC採集指南（PDF）
• LCC快速使用指南.mp4：https://xgrids.cn/support/tutorials?page=LCCStudio

重建（本地/雲端）

在我的模型頁面，點擊馬上生成，選擇目標生成類型，按照頁面要求及參數上傳採集數據，點擊開始，模型即開始重建。

注：在開始使用 LCC Studio 進行數據重建之前，強烈建議您先行設置工程存儲路徑及採集數據備份路徑。將LCC數據存儲位置與軟件安裝目錄區分開來。推薦將存儲路徑設置在固態硬盤（SSD）上，這樣做可以顯著提升數據生成和處理的效率。

• 設置LCC工程路徑：設置-通用-工程路徑-選擇目錄
• 設置LCC採集數據備份路徑：設置-通用-採集數據備份路徑-選擇目錄

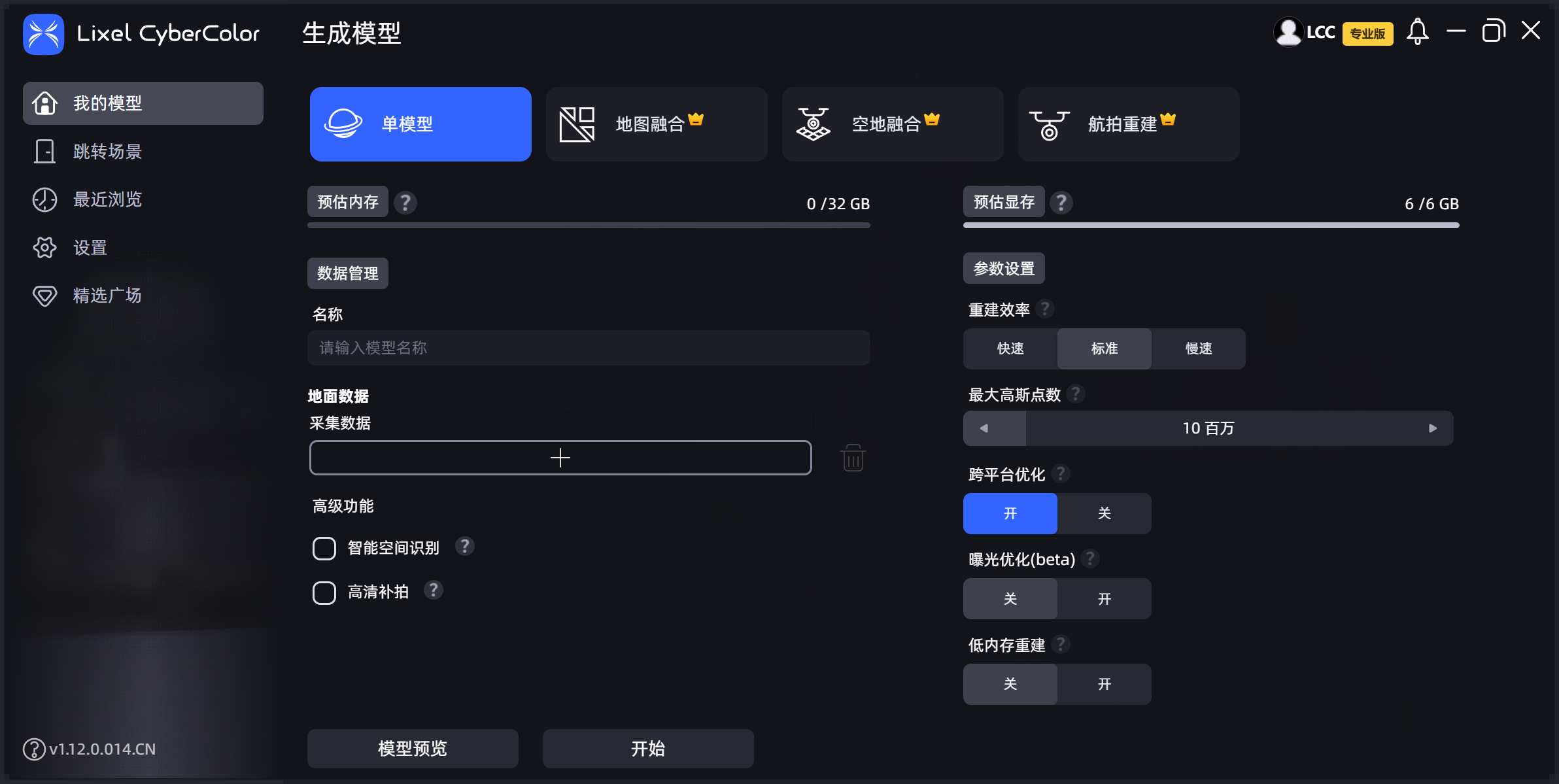

馬上生成

設置LCC工程路徑

導出

選擇已重建完成的模型卡片，點擊卡片右上角的"..."，選擇導出，按彈窗指導操作，選擇要導出的模型格式，點擊確定，即可導出模型。

當前支持導出多種文件格式：.lcc 及 .lcc2 數據結果文件、.ply 格式數據文件、.usd 格式、和 3D Tiles 格式。

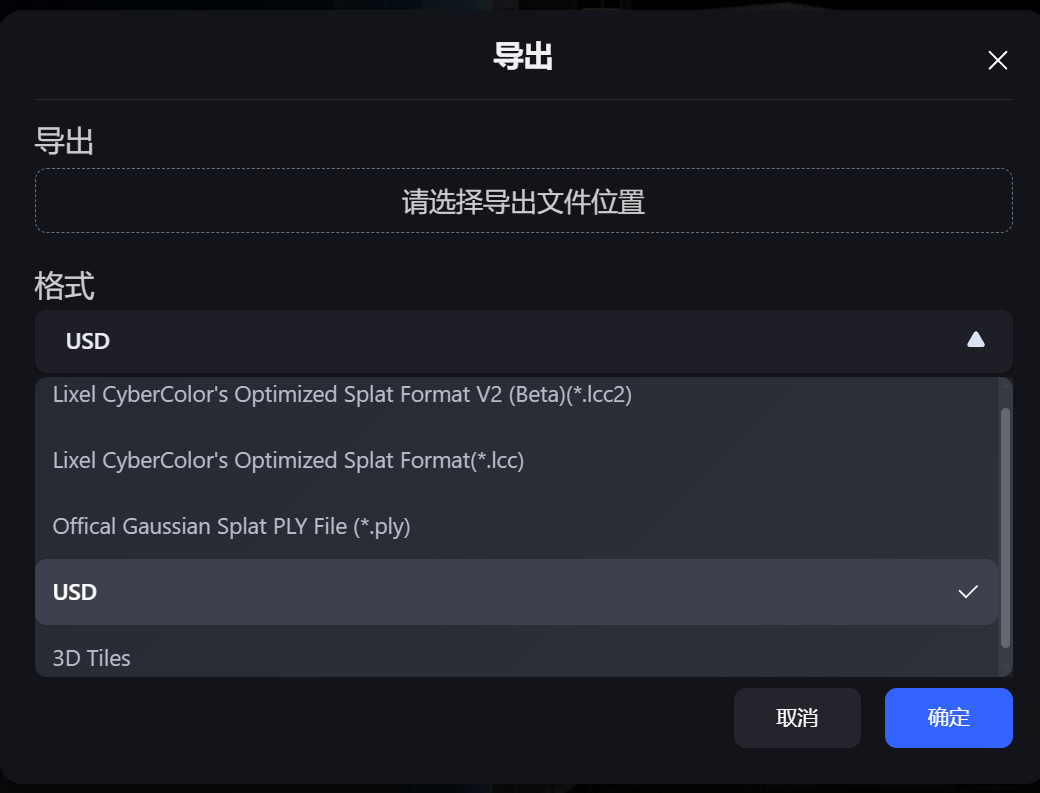

導出

編輯

模型重建完成後，雙擊模型卡片，可進入 LCC Scene Editor，開始編輯任務或者查看模型。

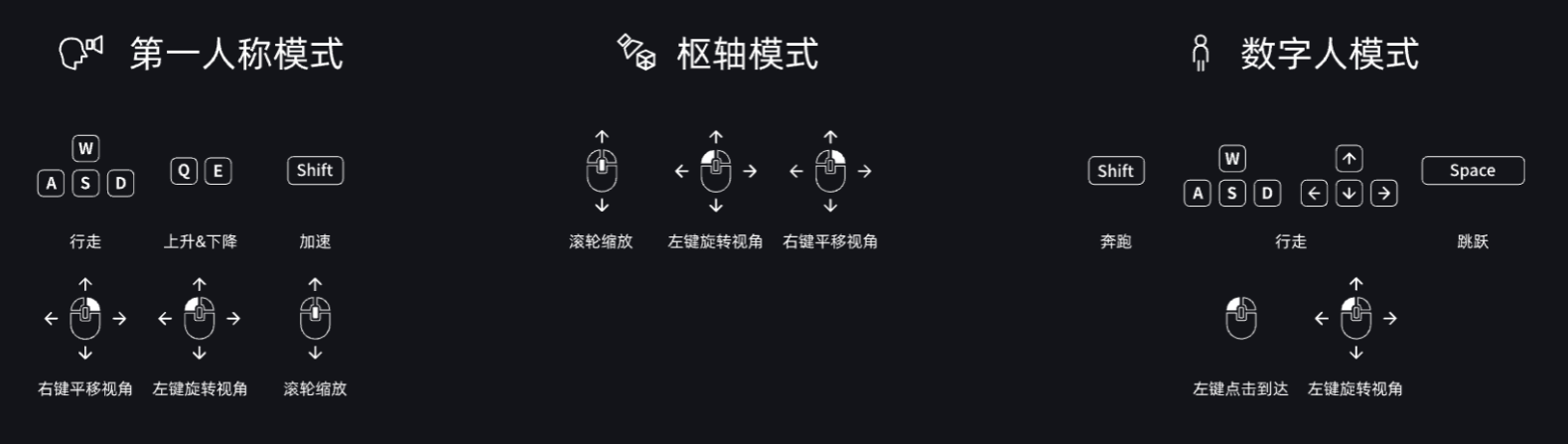

三種遊覽模式快捷操作鍵

快捷操作鍵

點擊左側工具欄的工具，對模型進行編輯操作。

編輯完畢後，可在菜單欄右上方切換為查看模式，在查看模式下查看已編輯內容。

發佈（分享）

點擊菜單欄-文件-發佈，設置發佈選項，點擊分享，即可將已編輯好的工程發佈放到雲端。

分享已發佈模型：

在 Editor 首頁，找到已發佈的項目，點擊該項目卡片右下方的鏈接圖標，複製該項目的鏈接，可將線上鏈接分享給其它用戶。

線上查看已發佈模型：

點擊該項目卡片右上角的隱藏菜單，點擊線上查看，即可在瀏覽器打開該鏈接。

管理已發佈模型：

點擊該項目卡片右上角的隱藏菜單，點擊發佈管理，跳轉至雲端發佈管理網頁，即可管理該賬號下全部已發佈鏈接。
