Layout 3D

Lo strumento Layout 3D consente di visualizzare e modificare le scene interne che avevano il Riconoscimento spaziale AI abilitato durante la ricostruzione.

Nota:

  • Il Layout 3D può essere abilitato solo per scene interne che avevano il Riconoscimento spaziale AI attivato durante la ricostruzione del modello.
  • È necessaria l'autorizzazione Layout 3D per utilizzare questa funzionalità.

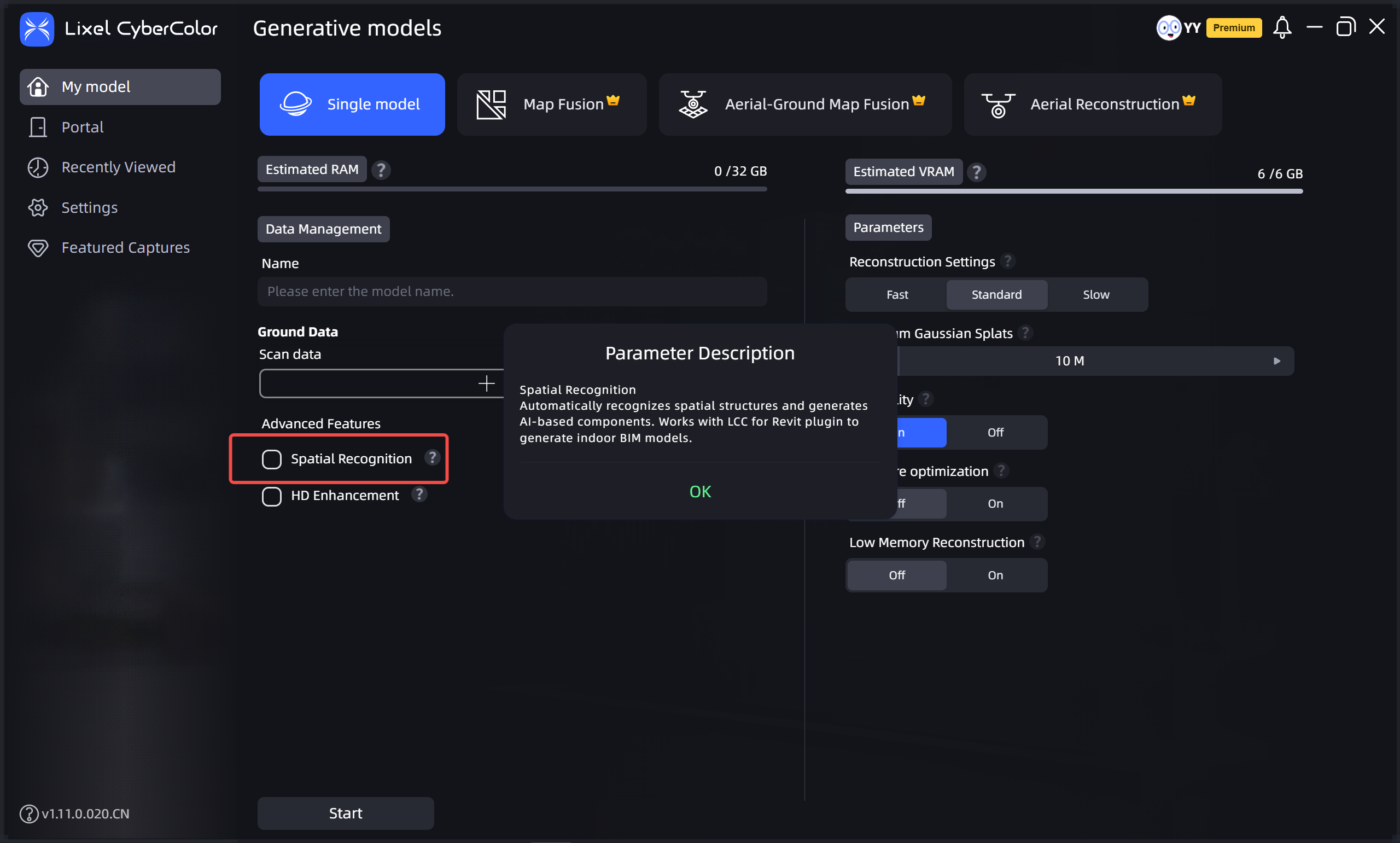

Spunta Riconoscimento spaziale AI

Spunta Riconoscimento spaziale AI

Accesso e abilitazione

Il primo utilizzo richiede l'importazione manuale:

  1. File → Importa → Directory file Layout 3D → selezionare la cartella semantic-result nei file del progetto.
  2. Fare clic su OK.
  3. In Modalità scena, fare clic su Layout 3D nella barra degli strumenti per accedere.

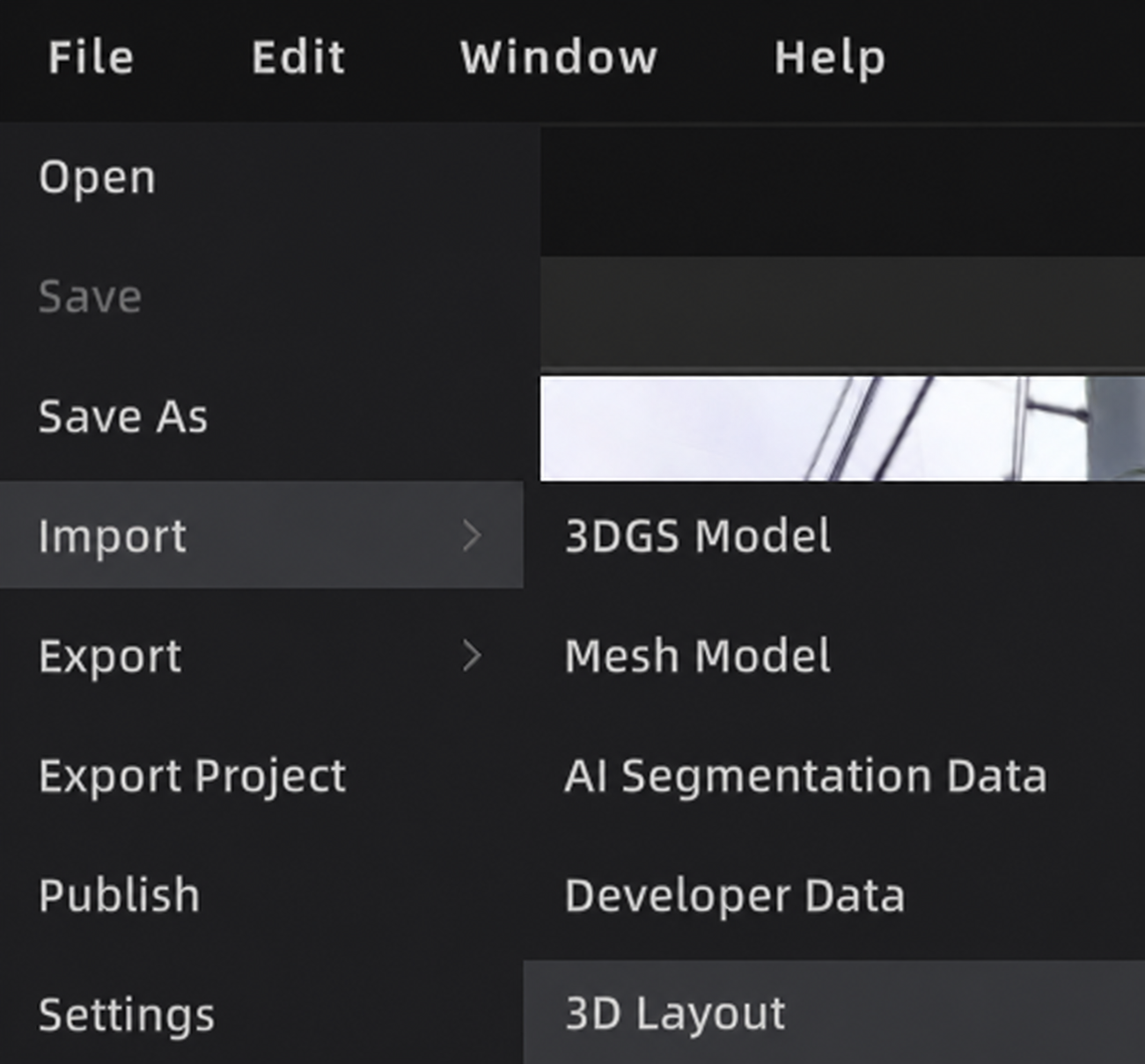

Importa file Layout 3D

Importa file Layout 3D

Interfaccia e strumenti

  • Il canvas Layout 3D è sulla destra; supporta zoom avanti/indietro e trascinamento per lo spostamento.
  • Il canvas supporta il cambio vista 2D/3D e la sovrapposizione 2D.
Cambio vista 2D/3D

Cambio vista 2D/3D

Sovrapposizione 2D

Sovrapposizione 2D

Strumenti di tracciamento

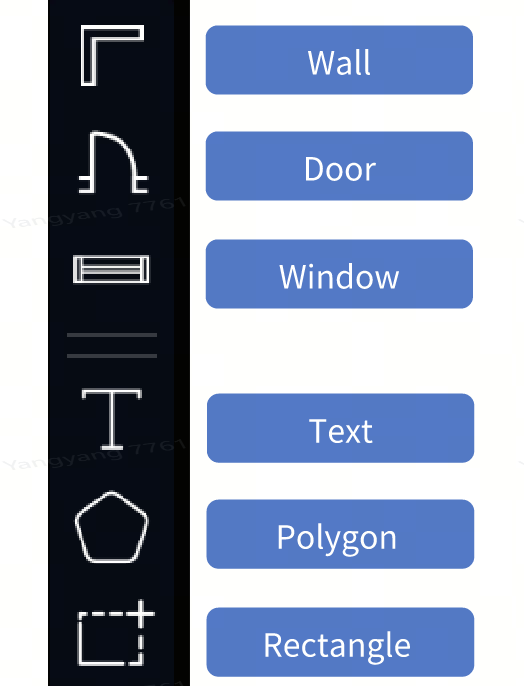

Barra strumenti tracciamento

Barra strumenti tracciamento

Muro

Fare clic su Muro → posizionare il punto di partenza → muovere per regolare → posizionare il punto finale → clic destro per terminare.

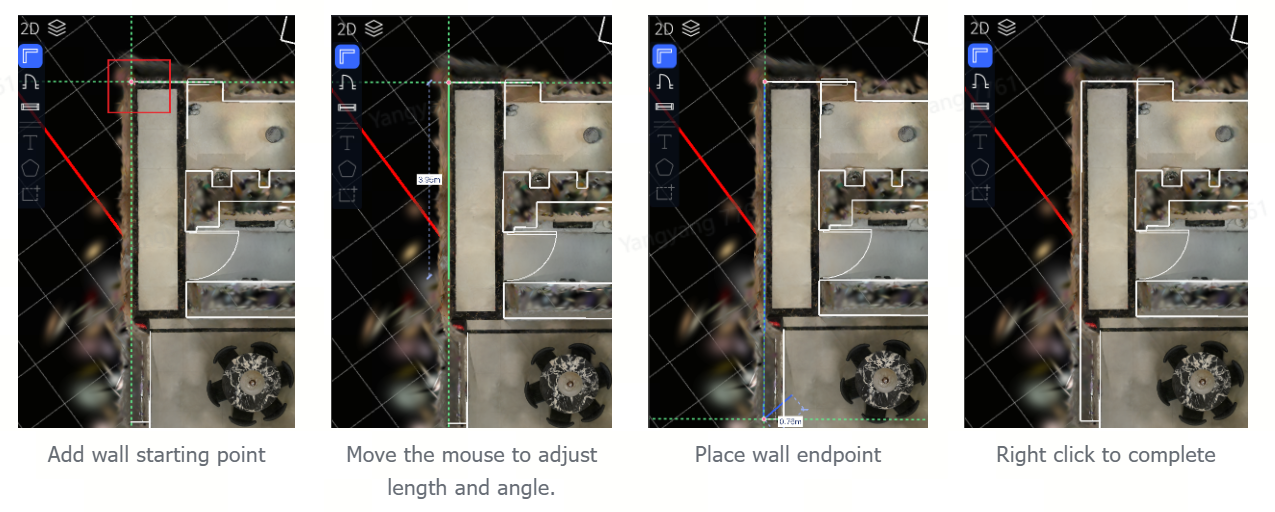

Posizionare punto di partenza muro

Porta

Fare clic su Porta → posizionare il punto perno → regolare la larghezza → impostare il punto finale → regolare l'orientamento.

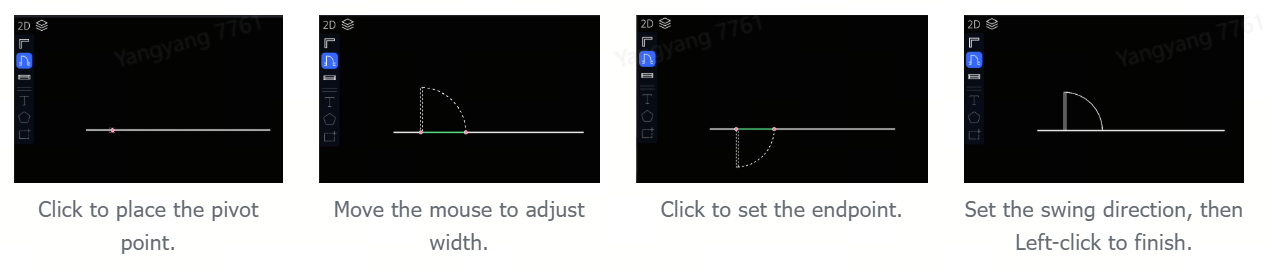

Posizionare punto perno porta

Finestra

Fare clic su Finestra → posizionare il punto di partenza → regolare la larghezza → impostare il punto finale.

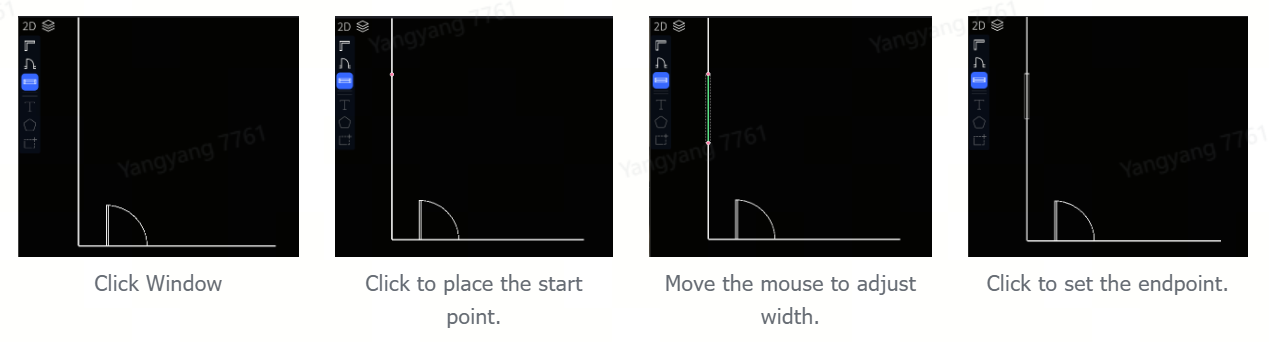

Clic finestra

Testo

Fare clic su T → posizionare la casella di testo → doppio clic per attivare → digitare → clic su spazio vuoto per terminare.

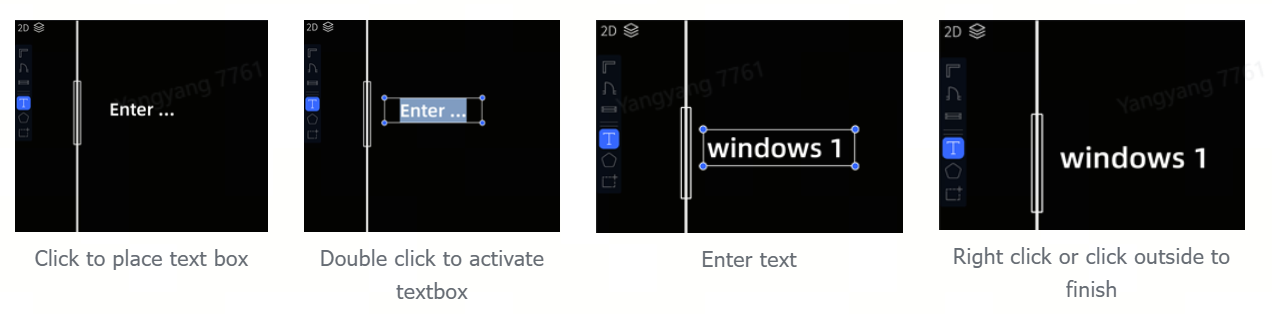

Posizionare casella di testo

Poligono

Fare clic su Poligono → clic per impostare i punti di disegno → doppio clic per terminare.

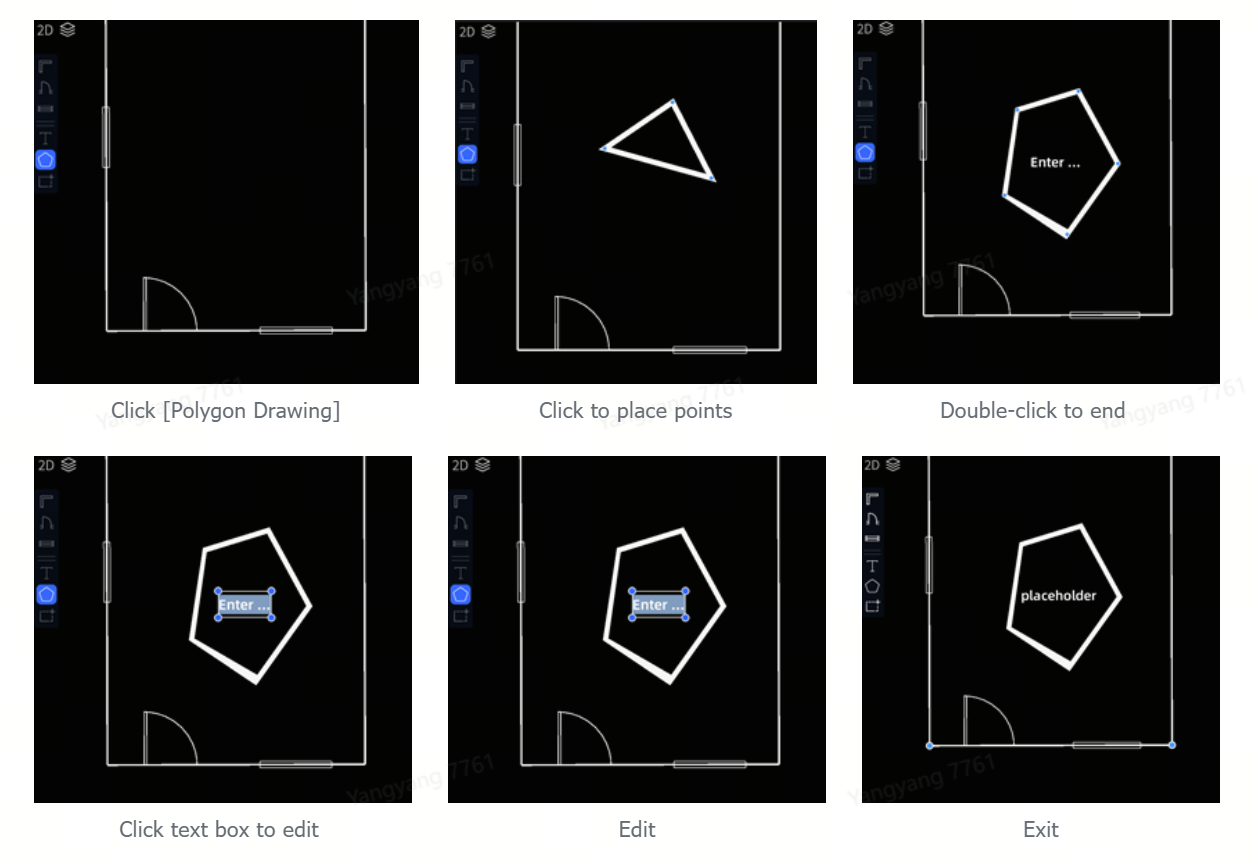

Clic disegno poligono

Rettangolo

Fare clic su Rettangolo → trascinare per disegnare → rilasciare per completare.

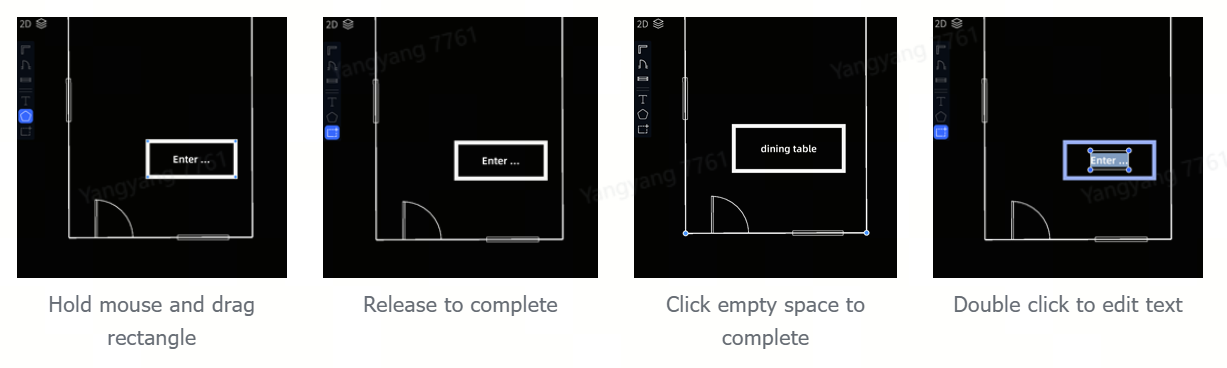

Trascinare per disegnare rettangolo

Scorciatoie cambio vista

Azioni rapide come raddrizzare e ruotare di 90° riorientano il canvas nella vista 2D.

Esporta Layout 3D

Nell'elenco asset, clic destro su Layout 3D → Esporta, come file modello 3D OBJ o immagine JPEG.

  • Formati supportati: JPEG / OBJ
  • Gli asset nascosti non vengono esportati.

Gestione asset

Dopo l'importazione dei dati Layout 3D, i componenti riconosciuti (muri, porte, finestre, ecc.) vengono raggruppati automaticamente per tipo.

Azioni sugli asset

Gruppo asset (clic destro):

  • Elimina
  • Esporta OBJ
  • Esporta JPEG

Asset individuale (clic destro):

  • Duplica
  • Elimina
  • Rinomina

Scorciatoie:

  • Shift + clic: aggiungi alla selezione
  • Ctrl + clic: rimuovi dalla selezione
  • Seleziona, quindi Canc: elimina gli asset selezionati
