Anwendungen

Dieses Kapitel behandelt Branchenanwendungen, einschließlich Volumenberechnung, Volumenvergleich, Berechnung geschlossener Volumina und Mesh-Erzeugung.

Volumenberechnung

Messen und berechnen Sie Haldenvolumina aus Punktwolkendaten.

Wählen Sie die Punktwolke aus.
Klicken Sie auf Volumenberechnung .

Rand zeichnen: Klicken Sie auf Rand zeichnen , klicken Sie mit der linken Maustaste auf Randpunkte in der Punktwolke und mit der rechten Maustaste zum Beenden. Der Haldenbereich wird automatisch ausgewählt. Klicken Sie auf die Speicherschaltfläche, um den Rand zu speichern.
Grundebene auswählen:
- Methode 1 – Drei-Punkt-Ebene: Klicken Sie auf die Punktauswahlschaltfläche unter der Grundebene und klicken Sie dann auf drei Punkte rund um die Halde, um die Grundebene zu zeichnen.
- Methode 2 – Horizontale Ebene: Geben Sie im Popup die Höhe der Grundebene ein. Die Grundebene wird automatisch im Modell erzeugt.
Löcher füllen: Klicken Sie auf Löcher füllen , klicken Sie mit der linken Maustaste, um Punkte auszuwählen, und mit der rechten Maustaste zum Beenden. Klicken Sie bei Bedarf auf die Zurücksetzen-Schaltfläche, um das Füllergebnis zurückzusetzen.
Mesh-Parameter festlegen: Legen Sie die Mesh-Dichte fest (die Größe des Punktwolken-Meshgitters). Verwenden Sie in der Regel die Standardparameter.
Berechnen: Klicken Sie auf Berechnen und sehen Sie die Ergebnisse an (Füllvolumen, Aushubvolumen).
Bericht exportieren: Klicken Sie auf Bericht exportieren und wählen Sie dann Speicherpfad und Dateinamen.

Volumenvergleich

Vergleichen Sie Haldendaten aus zwei Zeitpunkten.

Hinweis: Die Punktwolken beider Zeitpunkte müssen eine einheitliche Grundebene beibehalten. Eine Registrierung wird empfohlen.

Wählen Sie die Punktwolken aus.
Klicken Sie auf Volumenvergleich .

Rand zeichnen: Klicken Sie auf Rand zeichnen , klicken Sie mit der linken Maustaste auf den Rand und mit der rechten Maustaste zum Beenden. Klicken Sie auf die Speicherschaltfläche, um den Rand zu speichern.
Basis und Änderung bestätigen: Legen Sie fest, welcher Datensatz die Basis und welcher die Änderung ist. Klicken Sie bei Bedarf auf Wechseln , um anzupassen.
Löcher füllen (Optional): Klicken Sie auf die Punktwolke, die eine Lochfüllung benötigt, und führen Sie den Vorgang aus.
Mesh-Parameter festlegen: Legen Sie die Mesh-Dichte fest. Verwenden Sie in der Regel die Standardparameter.
Berechnen: Klicken Sie auf Berechnen und sehen Sie die Vergleichsergebnisse an.
Bericht exportieren: Klicken Sie auf Bericht exportieren und wählen Sie dann Speicherpfad und Dateinamen.

Berechnung geschlossener Volumina

Berechnen Sie die Volumina geschlossener Bereiche wie Bergwerkstunnel und Kabinen.

Hinweis: Entrauschen Sie die Punktwolke zunächst und tasten Sie sie unter, sodass die Daten nur den Berechnungsbereich enthalten.

Wählen Sie die Punktwolke aus.
Klicken Sie auf Geschlossenes Volumen .

Mesh erstellen: Klicken Sie auf Mesh und warten Sie, bis das TIN (Triangulated Irregular Network) erstellt ist.
Löcher füllen: Klicken Sie auf Löcher füllen . Die Software füllt Mesh-Löcher automatisch, um ein vollständig geschlossenes Modell zu erhalten.
Dichte ändern (Optional): Anpassen, falls keine Gewichtsberechnung erforderlich ist.
Berechnen: Klicken Sie auf Berechnen, wählen Sie die Datei XXX_tinflXXXX.ply und sehen Sie Volumen- und Oberflächendaten an.
Bericht exportieren: Klicken Sie auf Bericht exportieren und wählen Sie dann Speicherpfad und Dateinamen.

Beenden: Klicken Sie im Menü auf Geschlossenes Volumen, um zu beenden.

Mesh

Ein-Klick-Erzeugung eines texturierten 3D-Meshes aus L1/L2-Laserpunktwolken mit externen Panoramakameradaten sowie aus K1/K2/L2 Pro-Punktwolken mit integrierten Panoramakameradaten.

Klicken Sie auf Mesh.
Geben Sie den Ordner mit den gescannten Ergebnisdaten ein (nach der Panorama-Einfärbung).

Wählen Sie den Exportpfad und das Format (.obj oder .osgb).
Die Software erzeugt das texturierte 3D-Modell.

Hinweis: Diese Version unterstützt Ergebnisdaten von K1, K2 und L2 Pro mit integrierter Einfärbung und Panoramafoto-Ausgabe. Es werden nur nachbearbeitete .las-Ergebnisse unter 50 GB verarbeitet.

Übertragen Sie die Arbeitsdaten eines Handgeräts über ein Mobilfunknetz in Echtzeit an LixelStudio. Damit lassen sich Bediener und Geräte aus der Ferne überwachen, das Scannen aus der Ferne starten oder stoppen und Daten in Echtzeit erzeugen. Zudem können die diskreten Echtzeitdaten des Geräts als strukturierte Daten für die Nachbearbeitung und andere Vorgänge gespeichert werden.

Hinweis: Die Fernübertragung unterstützt nur K1- und L2 Pro-Geräte mit Firmware 3.0 oder höher.

Schritte:

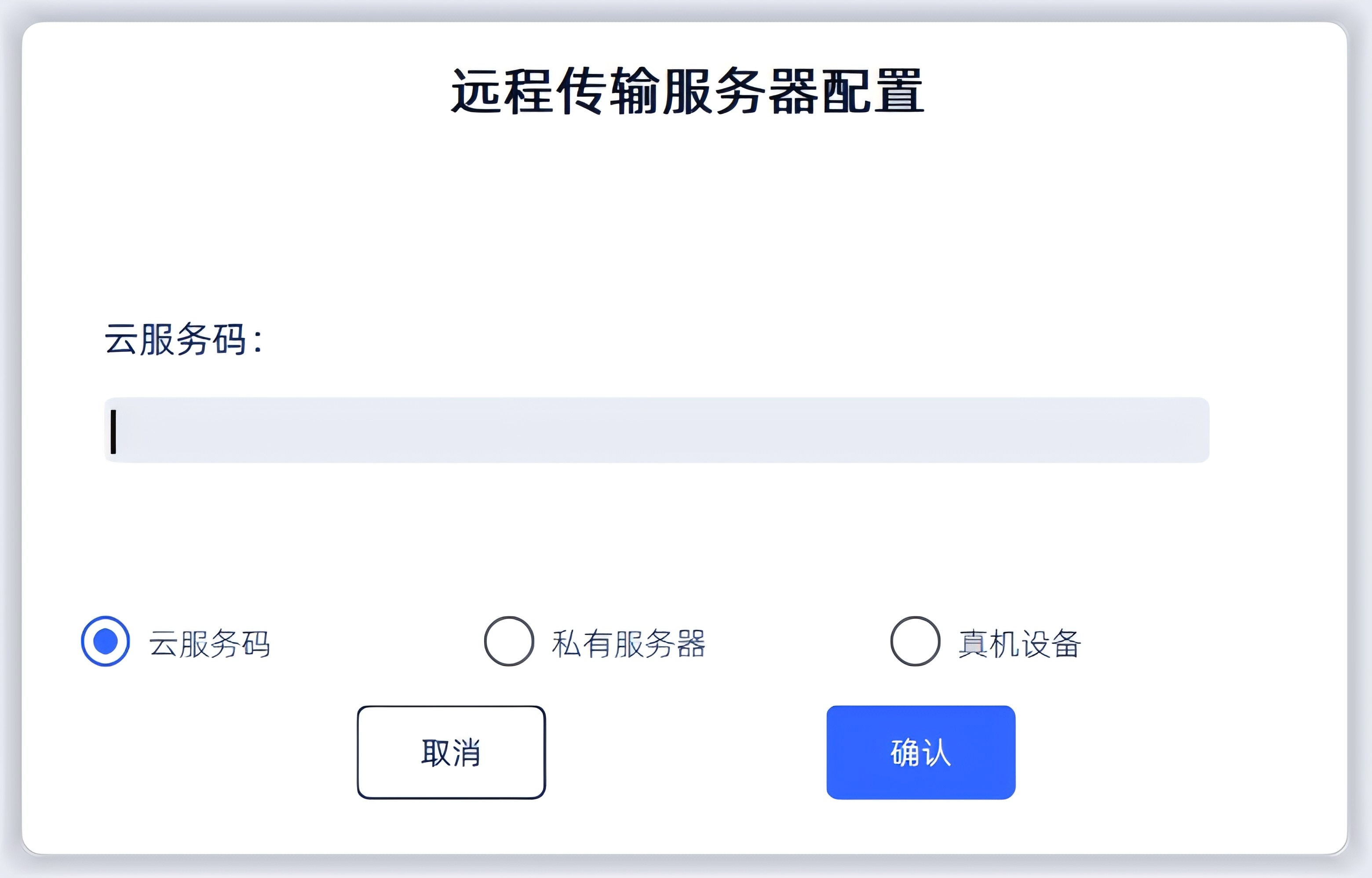

Klicken Sie in der Menüleiste auf Fernübertragung , um die Funktion zu öffnen.
Wählen Sie eine Verbindungsmethode.
Klicken Sie auf das Zielgerät, um die Live-Ansicht zu öffnen.

Die Fernübertragung bietet drei Verbindungsmethoden: Cloud-Servicecode, privater Server und physisches Gerät.

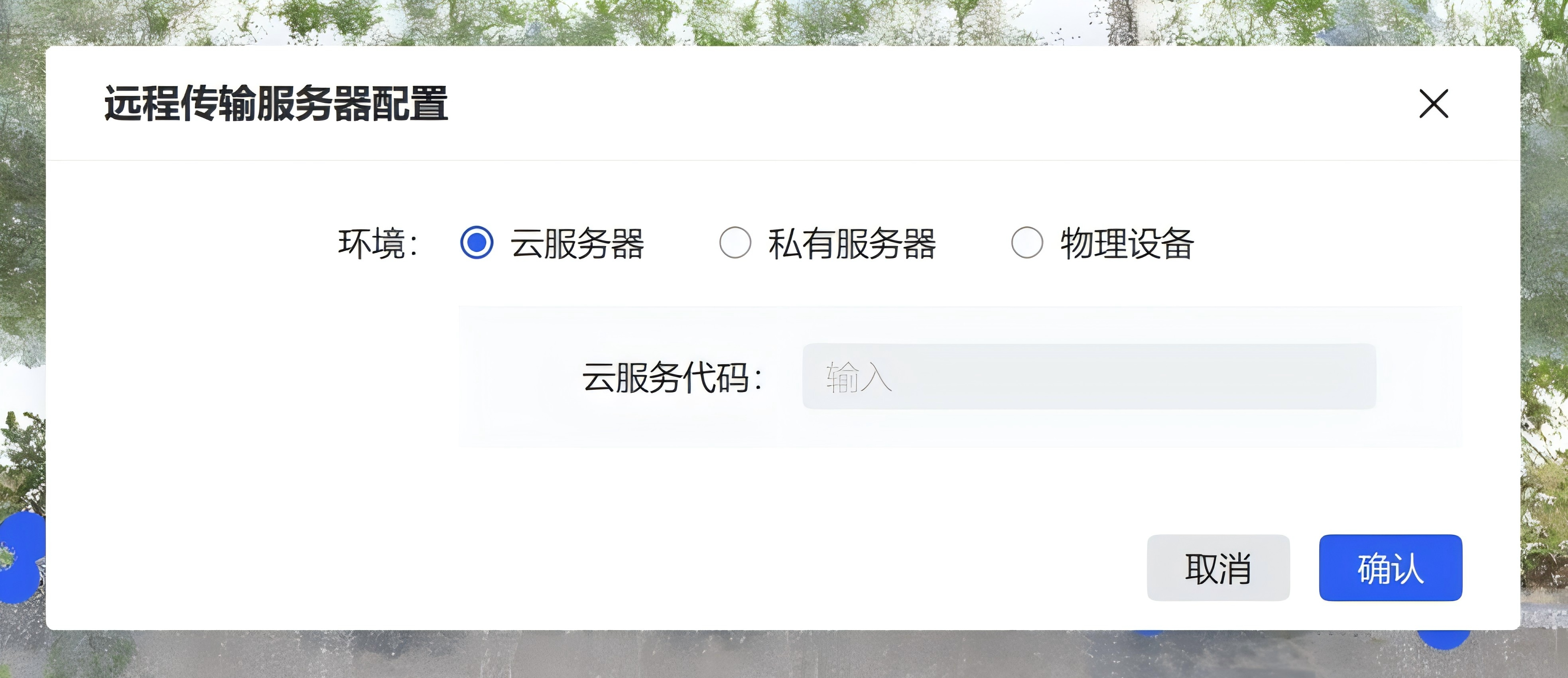

Cloud-Servicecode

Ein von XGRIDS bereitgestellter Cloud-Dienst. Registrieren Sie sich vor der Nutzung und beantragen Sie einen Servicecode. Benutzer mit demselben Servicecode sehen alle mit der Cloud verbundenen Geräte unter diesem Code. Für den Cloud-Dienst ist kein eigener Server erforderlich; er übernimmt Datenübertragung, Speicherung und Weiterleitung. Beziehen Sie den Servicecode vorab über Ihren Vertriebsansprechpartner.

Konfigurieren Sie die mobile App: Setzen Sie den Netzwerkübertragungstyp auf Cloud-Servicecode und geben Sie den Servicecode ein. Einzelheiten finden Sie in den Benutzerhandbüchern für K1 und L2 Pro.
Wählen Sie nach der App-Konfiguration in LixelStudio Cloud-Servicecode, geben Sie denselben Servicecode wie in der App ein und klicken Sie auf Bestätigen. Anschließend wird das entsprechende Gerät angezeigt.
Klicken Sie auf das Gerät. Sobald es mit der Aufzeichnung beginnt, können Sie es in Echtzeit ansehen.

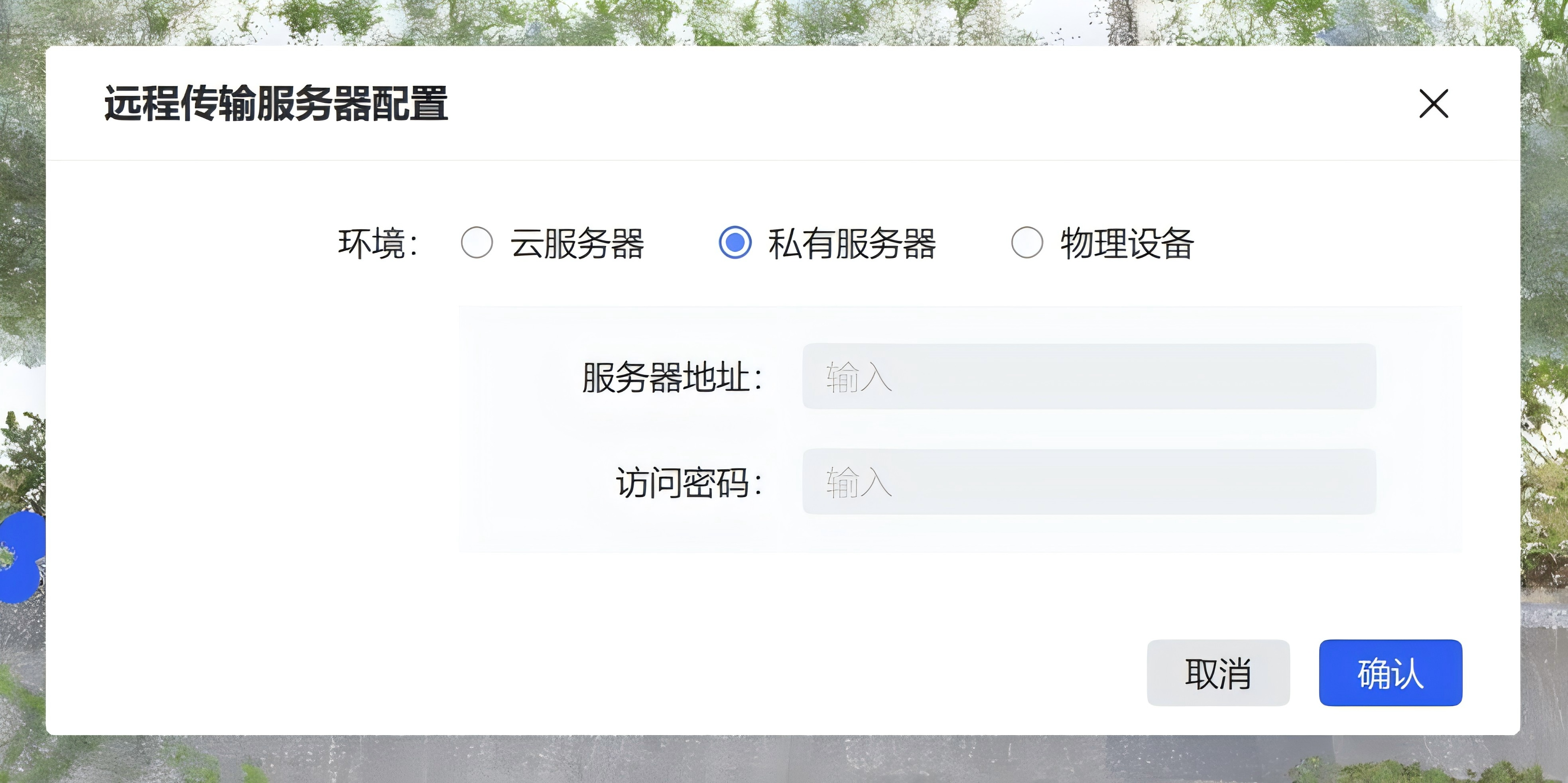

Privater Server

Nutzen Sie den Fernübertragungsdienst über eine private Serveradresse und einen Zugriffsschlüssel. Wenden Sie sich für die Bereitstellung des privaten Servers und die Erstellung des Zugriffsschlüssels an den technischen Support.

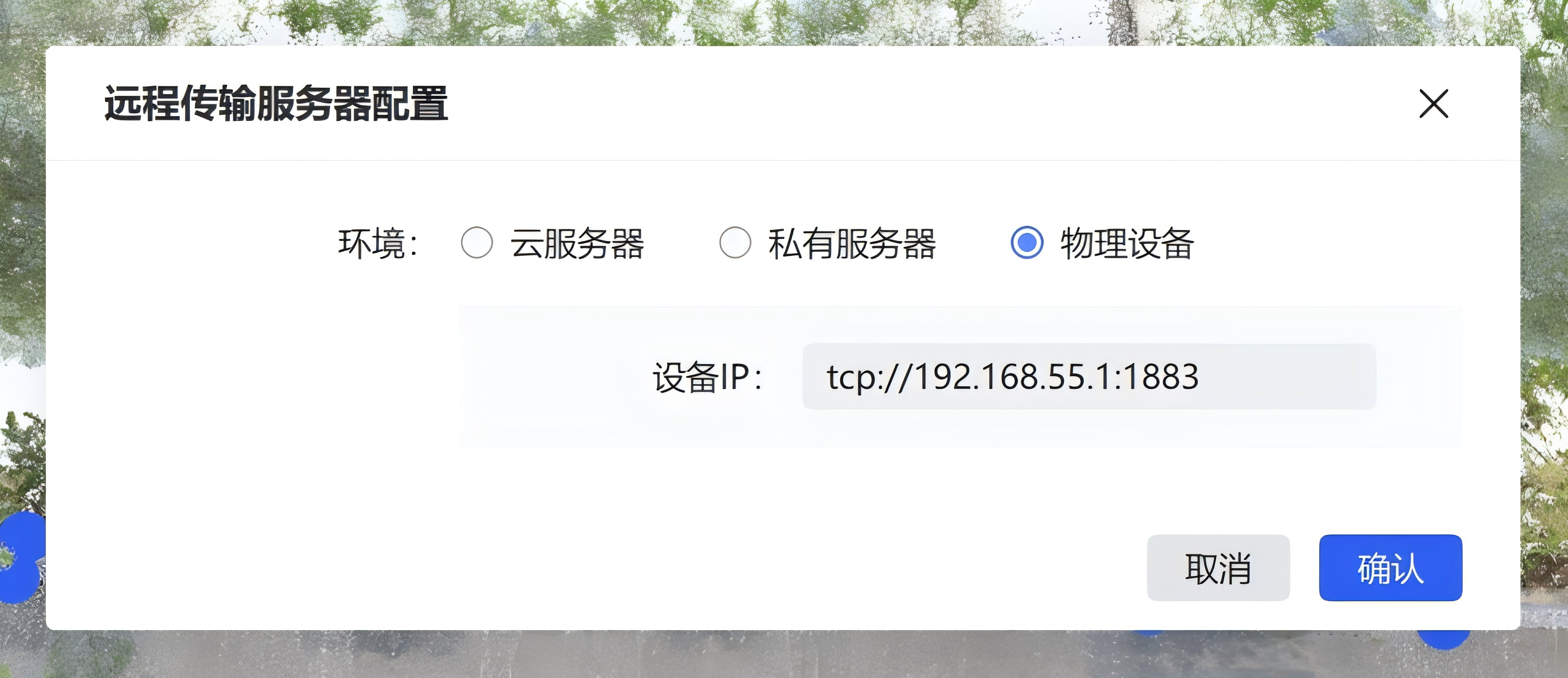

Physisches Gerät

Verbinden Sie sich direkt über USB oder WiFi mit dem Gerät.

Bei einer USB-Verbindung lautet die IP-Adresse in der Regel tcp://192.168.55.1:1883. Bei einer WiFi-Verbindung muss der Computer zuerst mit dem Handy-Hotspot verbunden sein (derselbe Hotspot, mit dem sich das Gerät verbindet).
Klicken Sie in der App auf Bridge-Modus, um die aktuelle IP-Adresse anzuzeigen, und geben Sie diese IP am Computer ein. Nach korrekter Konfiguration gelangen Sie in die Live-Ansicht.

Bedienelemente der Live-Ansicht

Symbol	Bedienelement	Beschreibung
	Scannen starten	Startet das Scannen auf dem Gerät aus der Ferne
	Scannen stoppen	Stoppt das Scannen auf dem Gerät aus der Ferne
	Erneut verbinden	Stellt die Verbindung nach einer Netzwerkunterbrechung wieder her
	Eigenschaften	Legt Punktgröße, Rendering-Modus (Höhe, Intensität, Zeit, einfarbig) und Deckkraft der in Echtzeit gerenderten Punktwolke fest
	Ansichtsmodus	Wechselt zwischen freiem Durchsuchen und dem Verfolgen der Trajektorie
	Übertragung pausieren/fortsetzen	Pausiert oder setzt die Punktwolkenübertragung fort. Zum Pausieren klicken, zum Fortsetzen erneut klicken
	Speichern	Speichert die in Echtzeit übertragene Punktwolke
	Schließen	Beendet die Fernübertragung

Hinweis: Punktwolken während einer Pause werden nicht in LixelStudio gespeichert.
