解決 3DGS 被單層水材質遮擋

Single Layer Water Support

概述

Unreal Engine 的 Single Layer Water（單層水） 通過深度緩衝實現折射、焦散、水下霧化。其核心依賴是場景深度——只有寫入了有效深度的像素才能參與水面的折射和吸收計算。

為什麼需要單獨兼容

插件通過 View Extension 機制渲染 3DGS 並寫入深度，時機在 BasePass 之後。而單層水在默認流程下會在 BasePass 之前就複製一份深度緩衝供後續合成使用，此時 3DGS 還沒有渲染，副本裏自然沒有它的深度。

默認流程                          開啟支持後

複製深度緩衝 ← 無 3DGS             BasePass
     │                                │
     ▼                                ▼
  BasePass                     3DGS 寫入深度
     │                                │
     ▼                                ▼
3DGS 寫入深度                   複製深度緩衝 ← 含 3DGS
     │                                │
     ▼                                ▼
單層水合成 ← 讀不到 3DGS         單層水合成 ← 正確讀到 3DGS

副本裏沒有 3DGS 深度時，水面在做折射與吸收計算時讀到的是 3DGS 背後的場景，導致水下的 3DGS 不參與折射、水面與 3DGS 的遮擋關係判斷錯誤。

開啟 SingleLayerWater Support 後，插件通過 r.Water.SingleLayer.DepthPrepass 把複製時機推遲到 BasePass 之後，此時 3DGS 的深度已經寫入，水面即可正確處理。

未啟用 SingleLayerWater Support 時的效果：

未啟用單層水支持時的渲染效果

使用代價

• 啟用後模型陰影會有一定鋸齒。

啟用單層水支持後可能出現的陰影鋸齒

使用步驟

1. 啟用配置

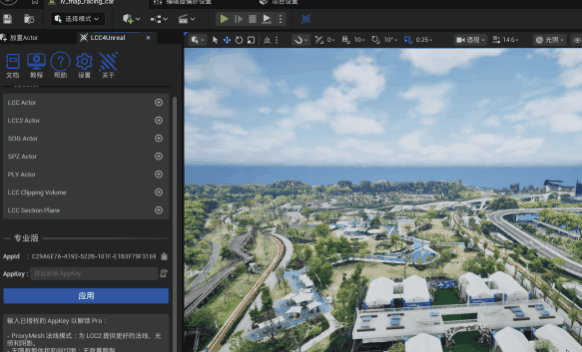

在編輯器 LCC4Unreal 面板點擊設置按鈕，打開項目設置中的插件設置界面，勾選 SingleLayerWater Support，重啟引擎後生效。

在項目設置中啟用 SingleLayerWater Support

2. 創建單層水材質

1. 創建新材質，Shading Model 設為 Single Layer Water
2. 配置水面顏色、吸收係數、散射等參數
3. 應用到水面 Mesh 或 WaterBodyCustom

3. 放置水面

將水面 Actor 放置在 LCC2 場景中適當位置。水面高度決定了哪些 3DGS 像素在水下。

4. 確認效果

LCC2 場景正常加載渲染後：

啟用單層水支持後的正確渲染效果

注意事項

• 該配置項為全局設置，影響項目中所有單層水材質
• 修改後需要重啟引擎（CVar 為 ReadOnly，影響 Shader Key）
• 代價是水面像素損失一部分 Virtual Shadow Map 陰影質量
• 如果項目中不使用單層水，保持默認關閉即可
