核心概念

读数据前请务必理解本篇内容，否则很容易把坐标系、点云类型或录制语义理解错。

坐标系

一句话结论

SDK 输出的位姿与点云，坐标原点在设备的 IMU 点（设备基准），朝向遵循右手系（x 前 / y 左 / z 上）。 设备不知道也不关心它被装在什么载体上——"设备 → 载体（狗心/车体中心）"的安装变换交给集成方自己做。这与行业主流 SLAM 设备的做法一致。

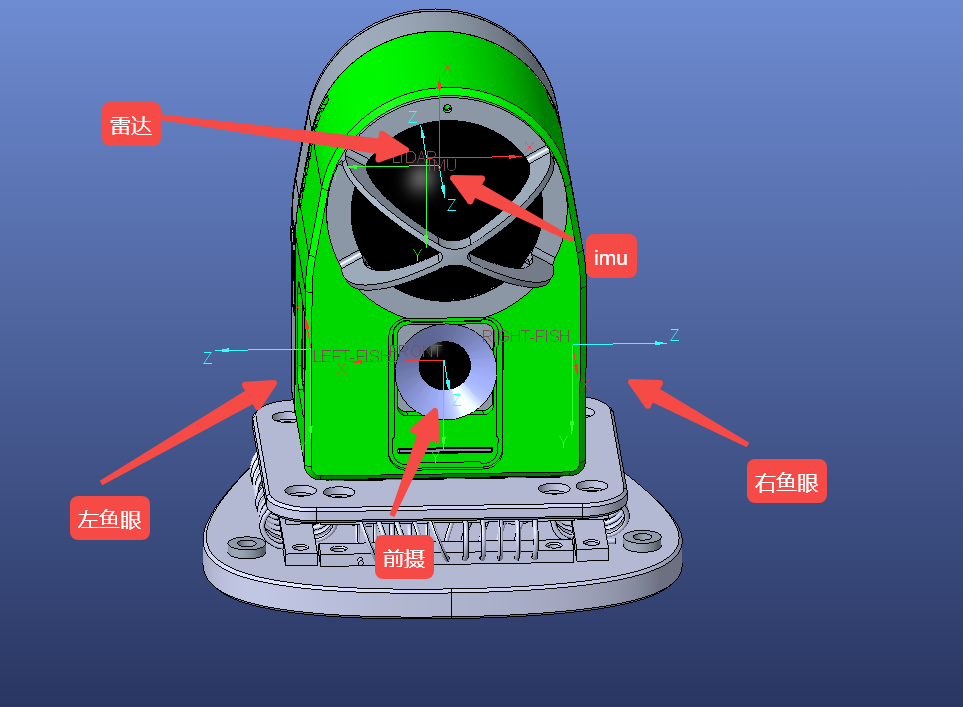

X-Brain 设备（IMU）坐标系：右手系，x 前 / y 左 / z 上

涉及的坐标系

变换关系：

世界系 (map)
 │  R_W_I, t_W_I（SDK 输出的位姿）
 └── 设备(IMU)系 (base_link)
      │  由集成方按安装外参挂接（SDK 不提供）
      └── 载体系 (your_robot_center)

方向与单位约定（遵循 ROS REP-103）

• 所有坐标系为右手系。
• 机体坐标轴：x 向前、y 向左、z 向上。
• 姿态旋转：绕 x = roll、绕 y = pitch、绕 z = yaw。
• 单位统一用 SI：长度 m、角度 rad、时间 s、速度 m/s、角速度 rad/s。
• 姿态一律用单位四元数 (w, x, y, z)，避免欧拉角万向锁。(1, 0, 0, 0) 表示无旋转。

注：方向记号约定用 T_A_B 表示"把 B 系下的点变换到 A 系"（从右往左读）。例如 R_W_I = IMU 系相对世界系的旋转（世界←IMU）。

如何接到你的载体（关键）

设备只输出设备（IMU）系。要把它用在你的机器狗/车/无人机上，你需要自己发布一层"设备 → 载体中心"的静态变换：

map ──► base_link(设备IMU) ──► your_robot_center(狗心/车体中心)
                              └ 你自己标定并发布这层静态 TF

ROS 侧用静态 TF 广播即可：

# 参数：x y z qx qy qz qw parent child
ros2 run tf2_ros static_transform_publisher \
  <x> <y> <z> <qx> <qy> <qz> <qw> base_link your_robot_center

其中 <x y z ...> 是"设备 IMU 点 → 你的载体中心"的安装外参，由你在自己的载体上标定。

注：为什么这样设计——设备是通用模组，可能装在任意载体上。把安装外参写进设备/SDK 会绑死某一种载体（换平台就错）。交给集成方，才能通用且无歧义。

位姿数据

subscribePose() 回调输出的位姿（~100Hz）字段语义（坐标系均为设备/IMU 系）：

两种点云

两者共用 CloudFrame 结构体，字段相同但语义不同。要每帧扫描、做自有建图或点云处理，用 subscribeRawCloud；要与地图配准后的稀疏结果，用 subscribeCloud。

IMU 数据

subscribeImu() 回调输出原始 IMU 数据（~200Hz），为设备端未经 SLAM 处理的原始输出：

注：IMU 回调频率很高（~200Hz），实现务必尽快返回，不可做耗时操作。

相机图像

subscribeImage() 按相机 ID 订阅 JPEG 图像：

图像发布的帧率取决于设备端 JPEG 编码配置（默认约 2fps）。回调交付的是纯 JPEG 码流（SDK 已解析掉线上头部）。

注：subscribeImage(CameraId) 的相机编号（0/1/2）与 getCameraCalib(0..3) 的标定索引不是同一套映射，不要混用。

时间戳时基

• 位姿 / 点云 / IMU / 图像回调结构体中的 timestampSec 单位为秒（由设备侧微秒时间戳 / 1e6 得来）。
• 错误码条目的 timestamp 单位为微秒。
• 所有时间戳来源于设备端，用于同一设备内多数据流的对齐；跨设备/跨主机时钟同步不在本 SDK 职责内。

录制语义

启停只下发、不等待

startRecord() / stopRecord() 只把命令发给设备，不等待状态机到达目标。返回 Ok 只表示设备已接受命令。必须轮询 queryRecordStatus() 确认结果。

为什么不代为等待

设备从收到命令到真正开始录制，需要初始化定位与建图，耗时与地图规模、存储状态等因素相关，实测从数秒到数十秒不等，没有对所有场景都成立的上限。如果 SDK 内部按固定超时等待，超时值定短了就会在设备正常启动的过程中返回失败——制造出一个并不存在的故障。所以等多久、如何反馈进度，交给调用方按业务判断。

录制状态机

enum class RecordState {
    Idle,       // 待机，可以开始录制
    Starting,   // 启动中，尚未开始出数据
    Recording,  // 录制中
    Stopping,   // 停止中
    Error,      // 故障，见 message
};

轮询要点：

1. 单次查询失败不代表操作失败（可能只是通信抖动），应重试。
2. 状态为 Error 时立即退出，设备已明确失败。
3. Idle 和 Starting 都要继续等，命令刚下发时状态可能还是 Idle。
4. 等待上限到了也不代表失败，命令已下发，此时应继续观察或提示操作者，不要重复下发 startRecord()。

Recording 不等于定位就绪

进入 Recording 后，定位算法还要完成重定位才输出可用的定位数据。若业务依赖定位（如导航），需另行确认定位数据已到达——本版 SDK 不提供该判据（位姿开始输出且合理即为经验判据）。

warning 与 Error 的区别

warning 不阻塞操作，Error 阻塞操作。 这是判断该继续还是该中止的依据。

rawCode 是设备内部原始状态码，仅用于排障和日志，不保证跨版本稳定，请勿作为业务判断依据。

错误模型

所有接口以返回值报错，不抛异常：

xg::toString(err) 返回可读字符串。完整错误模型见 API 参考。

线程安全

同一个 Device 实例的方法不可并发调用，多线程使用时请由调用方加锁。不同实例之间互不影响。订阅回调在 SDK 内部线程触发，不在调用 subscribe* 的线程。
